Acer Chromebook CB3-431-C5EX Замена беспроводной карты
Это руководство по ремонту предназначено для пошаговой замены беспроводного адаптера в вашем Chromebook. Для этой замены вам понадобятся только отвертка Phillips #0 и пластиковая лопатка. Обязательно полностью выключите Chromebook перед началом работы и обращайтесь с внутренними компонентами осторожно — они хрупкие.
Шаг 1
Работа с устройством при включённом питании может привести к поражению электрическим током. Перед началом убедитесь, что устройство выключено и отключено от сети.
Переверните устройство так, чтобы нижняя панель была обращена к вам.
Шаг 2
Выверните восемь винтов Phillips #0 длиной 4 мм.
Выверните два винта Phillips #0 длиной 6 мм.
Шаг 3
Вставьте пластиковый инструмент для вскрытия в зазор между нижней панелью и боковой частью корпуса.
Осторожно подденьте панель, постоянно приподнимая её и перемещая пластиковый инструмент по периметру зазора, пока панель не снимется.
Крышка удерживается несколькими защёлками.
Снимите нижнюю панель и отложите её в сторону.
Шаг 4

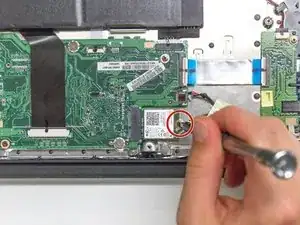

Выверните винт Phillips #0 длиной 4 мм, который крепит беспроводной адаптер к основной плате.
Шаг 5

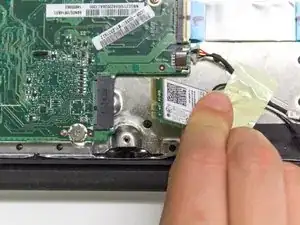

Отсоедините беспроводной адаптер от основной платы, слегка надавив на адаптер и сдвинув его из разъёма.
Шаг 6
Отсоедините два кабеля от адаптера, потянув их строго вверх, затем извлеките адаптер.
На фото чёрный кабель уже отсоединён, чтобы показать, как выглядит адаптер без кабелей.
При установке нового беспроводного адаптера обратите внимание на исходные положения чёрного и белого кабелей.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
