Замена материнской платы Razer Blade RZ09-0102
Замена материнской платы должна быть крайней мерой в процессе устранения неполадок, поэтому если Вы не полностью уверены, что её нужно заменить, перепроверьте перед выполнением этого руководства. Материнские платы ноутбуков более интегрированы: многие отдельные компоненты полноразмерного процессора встроены в эти платы. Материнскую плату может потребоваться снять, если она неисправна и её нужно заменить, либо для обновления. В этом устройстве материнскую плату необходимо снять, чтобы получить доступ к нижней стороне клавиатуры.
Шаг 1
Перед началом обязательно выключите ноутбук.
С помощью отвертки Torx T5 снимите десять винтов 1/8 дюйма, крепящих заднюю крышку.
Снимите заднюю крышку.
Шаг 2
С помощью крестовой отвертки Phillips #0 отвинтите семь винтов, удерживающих аккумулятор.
Шаг 3

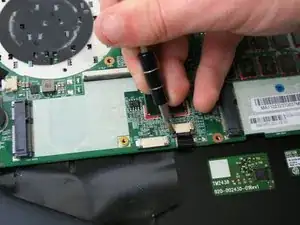

Разблокируйте ZIF-разъёмы, фиксирующие правый ленточный кабель.
Чтобы разблокировать ZIF-разъём, используйте инструмент для открытия или ноготь, чтобы откинуть маленькую шарнирную защёлку.
Осторожно извлеките два ленточных кабеля из их гнёзд.
Шаг 4

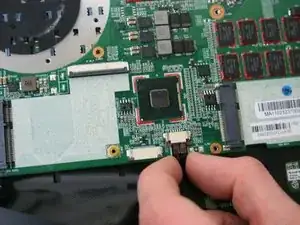

Используйте инструмент для открытия, чтобы разблокировать ZIF-разъём, фиксирующий белый ленточный кабель над аккумулятором.
Шаг 5
Осторожно извлеките два разъёма из их гнёзд.
Тяните параллельно материнской плате, не вверх.
Шаг 6
Потяните широкий разъём аккумулятора в направлении к аккумулятору, чтобы отключить его от материнской платы.
Тяните параллельно материнской плате, не вверх.
Шаг 7
Извлеките аккумулятор из ноутбука.
Шаг 8
С помощью крестовой отвертки Phillips #0 отвинтите два винта, удерживающих динамик.
Шаг 9
Отсоедините провод, сжав его пальцами и потянув вверх.
Шаг 10
Снимите динамик.
Шаг 11
Снимите три чёрных резиновых накладки, закрывающие винты, удерживающие вентилятор.
Шаг 12
С помощью крестовой отвертки Phillips #0 отвинтите три винта длиной 1/4 дюйма.
Шаг 13
Отключите провод, идущий от вентилятора к белому разъёму, но оставьте провод прикреплённым к самому вентилятору.
Шаг 14
Поднимите вентилятор руками и выньте его.
Шаг 15
С левой и правой сторон материнской платы снимите чёрную ленту, фиксирующую провода.
Шаг 16

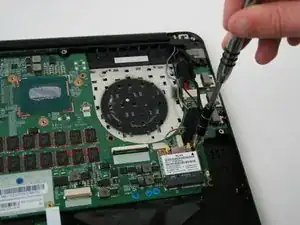

С помощью крестовой отвертки Phillips #0 отвинтите один винт длиной 4,5 мм, удерживающий сетевую карту.
Шаг 17

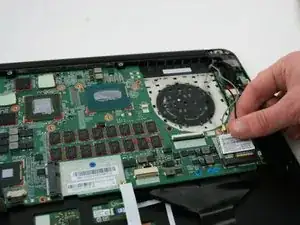

Вытяните сетевую карту из её разъёма на материнской плате.
Шаг 18

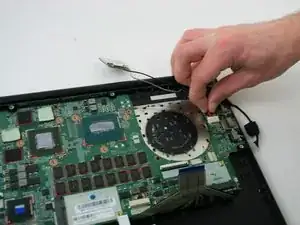

Отключите 2 провода с правой стороны и 1 провод с левой, фиксирующие материнскую плату. Чтобы снять два правых провода, вытяните их прямо из разъёмов. Чтобы снять левый провод, поднимите металлический зажим и вытяните провод прямо наружу.
Шаг 19
Снимите провод, расположенный рядом с левой чёрной ленточной шлейфом. Потяните вниз за обе стороны разъёма, чтобы снять его.
Шаг 20

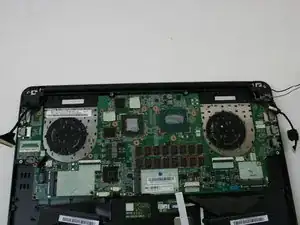

С помощью крестовой отвертки Phillips #0 отвинтите девять винтов 5 мм, удерживающих материнскую плату в корпусе ноутбука.
Шаг 21

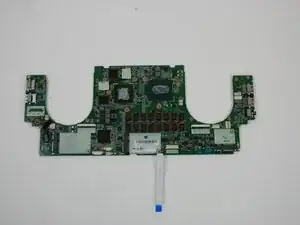

Поднимите материнскую плату прямо вверх и извлеките её из корпуса.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
