Замена вентилятора и радиатора Lenovo ThinkPad T570
Lenovo ThinkPad T570 оснащён компактной термической конструкцией, где радиатор и вентилятор работают вместе для управления температурами системы. Замена этого узла является ремонтом среднего уровня, который требует тщательной разборки внутренних компонентов. Вентилятор и радиатор могут быть доступны после выполнения всех мер предосторожности и снятия задней крышки. Правильная повторная аппликация термопасты и надежная установка нового узла необходимы для обеспечения оптимального охлаждения и производительности после ремонта.
Шаг 1
Переместите левый зажим влево, чтобы разблокировать аккумулятор.
Держа правый зажим вправо, сдвиньте аккумулятор от устройства.
Шаг 2

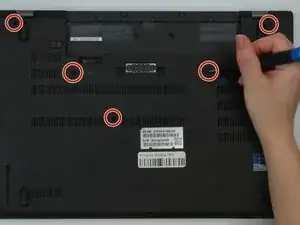

Ослабьте пять винтов по 5 мм с помощью отвертки JIS #1.
Шаг 3

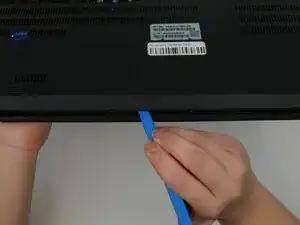

С помощью инструмента iFixit подденьте заднюю панель.
Шаг 4

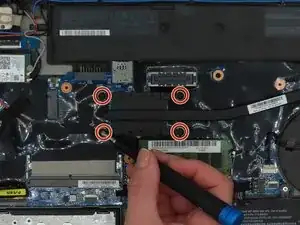

Ослабьте четыре винта по 5 мм с помощью отвертки JIS #1.
Шаг 5

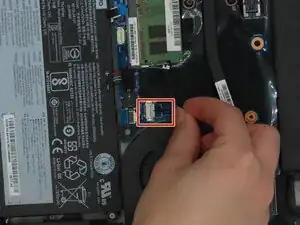

Отсоедините провода вентилятора от материнской платы.

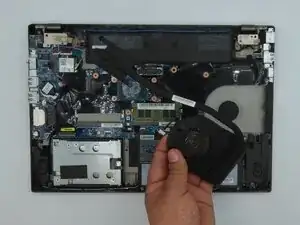

Удалите модуль вентилятора и радиатора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
