Замена клавиатуры Fujitsu Lifebook E556

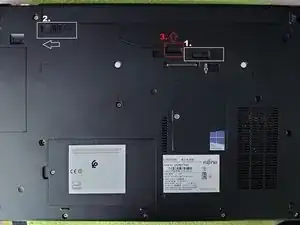

Снимите аккумулятор:

1. Потяните вниз и удерживайте этот маленький язычок.

2. Сдвиньте влево этот ползунок.

3. Поднимите, чтобы удалить аккумулятор из ноутбука.

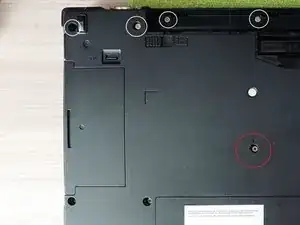

Удалите винты, отмеченные белыми и красными кругами.

Примечание: винты в красных кругах удерживают клавиатуру и отличаются от винтов в белых кругах. Не перемешивайте их!

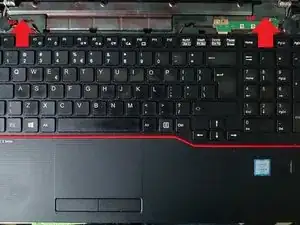

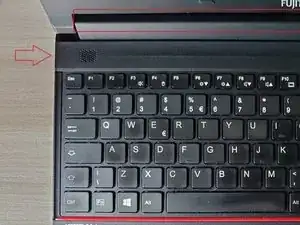

Поместите пластиковый инструмент (пластиковую карту, лопатку или медиатор) между этой планкой и остальной частью корпуса (в местах, отмеченных стрелками). Она удерживается только на зажимах — осторожно подденьте до расстыковки.

Когда одна из сторон будет свободна, подденьте этот язычок сзади (область, отмеченная красным прямоугольником, но с задней стороны ноутбука — изображение очень трудно сделать).

Теперь клавиатуру можно поднять, но она все еще подключена к материнской плате. Осторожно поднимите её.

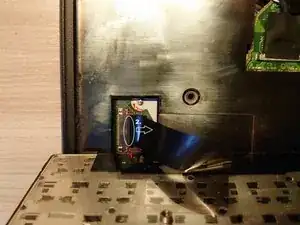

Когда она будет в горизонтальном положении, Вы увидите разъем клавиатуры слева. Вытащите язычки (1), затем тоже вытащите гибкий кабель (2).

Клавиатура теперь свободна.
