Замена клавиатуры Fujitsu Lifebook E546
Здравствуйте!
В этом руководстве я покажу вам, как снять и заменить клавиатуру в вашем ноутбуке Fujitsu Lifebook E546! Делать это совсем не сложно, но, как всегда, рекомендую не торопиться. Я не несу ответственности за любые повреждения, которые могут произойти!
Шаг 1
Перед заменой каких-либо компонентов вашего ноутбука помните о том, чтобы снять батарею.

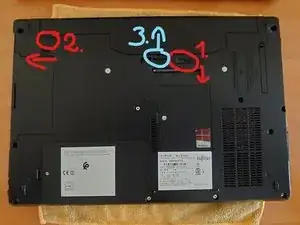

Нажмите вниз и удерживайте маленький язычок (1). Затем переместите второй язычок (2) влево. Теперь замок батареи должен находиться в открытом состоянии.
Выньте батарею за выемку (3) в середине.
Шаг 2

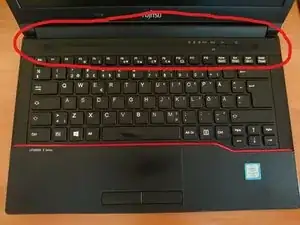

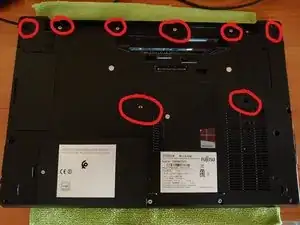

Теперь открутите восемь (8) винтов. На рисунке нижние два винта относятся к клавиатуре, верхние 6 — к пластиковому покрытию (второй рисунок) между экраном и клавиатурой.

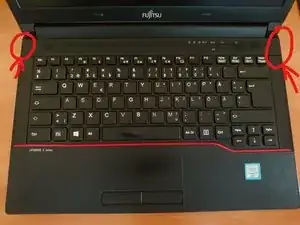

После того как винты будут убраны, вы можете снять это пластиковое изделие (второй рисунок), аккуратно потянув его с любой стороны (рисунок 3). Рекомендуется использовать пластиковый инструмент или медиатор.
Шаг 3

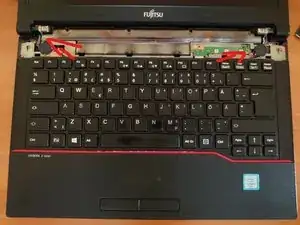

Теперь, когда пластиковое покрытие снято, просто потяните клавиатуру вверх. Не сильно, так как она все еще соединена с материнской платой.

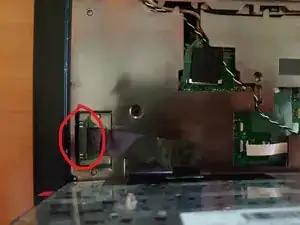

Есть разъем ZIF (Zero Insertion Force). Используйте деревянный инструмент или тонкий пластиковый инструмент, чтобы открыть разъем, потянув за эту коричневую часть с обеих сторон.
С открытым разъемом шнур клавиатуры должен свободно вытягиваться. Не применяйте силу, так как эти детали очень хрупкие.
Подключение кабеля обратно немного сложнее — убедитесь, что кабель правильно вставлен и язычок защелкнут и зафиксирован.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
