Замена дисплея Fujitsu LifeBook N3510

Найдите два защёлки в нижней части компьютера, удерживающие аккумулятор.

С помощью пальцев нажмите защёлки внутрь, затем вверх.

Выньте аккумулятор из компьютера.

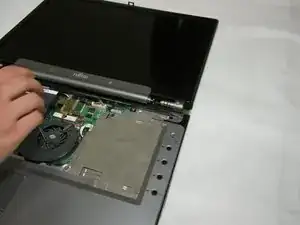

Используйте лопатку, чтобы приподнять заднюю часть крышки петли с левой и правой сторон компьютера.

Положите компьютер на ровную устойчивую поверхность лицом монитора от себя.

Используйте лопатку, чтобы частично приподнять крышку петли.

Крышка петли имеет шлейф, подключённый к материнской плате. Чтобы избежать повреждений, поднимайте крышку петли медленно.

Приподнимите крышку петли настолько, чтобы обнажить шлейф.

Отключите шлейф от материнской платы и снимите крышку петли с компьютера.

Клавиатура имеет шлейф, подключённый к материнской плате. Чтобы избежать повреждений, поднимайте клавиатуру медленно.

Приподнимите клавиатуру настолько, чтобы обнажить шлейф.

Используйте лопатку, чтобы освободить шлейф от материнской платы.

После отсоединения шлейфа аккуратно снимите клавиатуру.

Удалите следующие винты, все обозначены как «3».

Два винта 8,63 мм.

Один винт 7,65 мм.

Один винт 5,74 мм.

Удалите следующий винт, обозначенный как «15».

Один винт 17,81 мм.

Поднимите крышку пальцами и снимите её.

Снимите отмеченные винты.

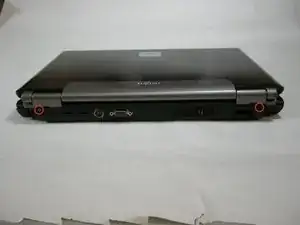

Снимите винты с нижней части петли, как показано на изображении.

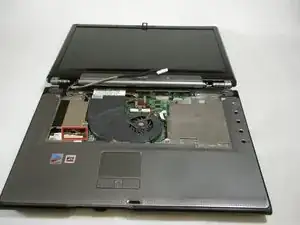

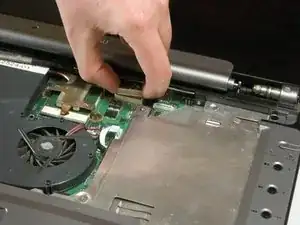

Используйте лопатку, чтобы отсоединить и вынуть кабели с материнской платы.

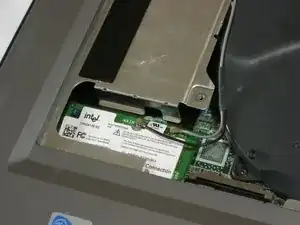

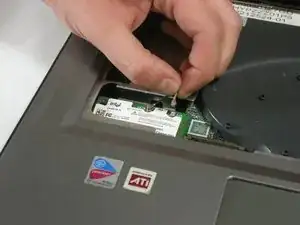

Отключите выделенные кабели от модуля беспроводной связи.

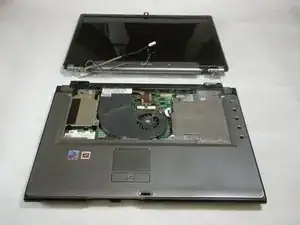

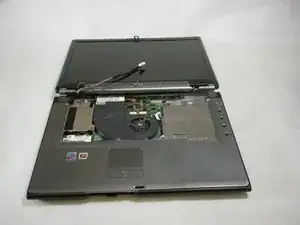

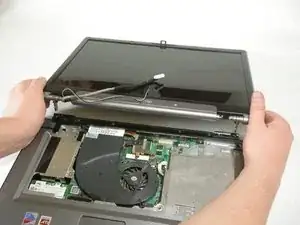

Удерживайте корпус компьютера, разместив руки в показанных позициях. Затем поднимите дисплей от корпуса.
