Замена HDD/SSD в Fujitsu Lifebook E546
Здравствуйте!
В этом руководстве я покажу, как заменить HDD/SSD в вашем ноутбуке Fujitsu Lifebook E546. Это очень простой процесс. Если вы выполняете это впервые, действуйте спокойно и не спешите. Я не несу ответственности за любой причинённый вами ущерб!
Шаг 1
Прежде всего снимите аккумулятор.
Потяните и удерживайте маленький язычок (1) вниз.
Затем сдвиньте второй язычок влево (2). Оба язычка должны зафиксироваться в открытом положении.
Теперь можно приподнять аккумулятор за выемку (3). Готово.
Шаг 2
Чтобы снять крышку отсека HDD/SSD, открутите один винт.
Затем подденьте крышку за выемку и потяните вверх. Придётся приложить некоторое усилие, так как крышка плотно сидит. Обычно это можно сделать пальцем, но если не получается, используйте пластиковую карту или медиатор.
Шаг 3

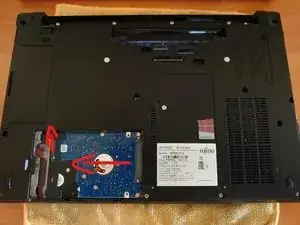

Теперь, когда крышка отсека снята, можно вынуть накопитель.
Аккуратно нажмите на диск и сдвиньте его влево — от разъёма SATA, пока он не отсоединится.
Затем потяните его вверх и выньте из отсека HDD/SSD. Не забудьте про резиновый элемент — он является частью ноутбука: снимите его с старого диска и наденьте на новый.
Внимание! В этот ноутбук подходят только тонкие (толщиной 7 мм) 2,5" диски. Диски стандартной полноразмерной толщины могут не подойти. Обычные 2,5" SSD имеют толщину 7 мм, поэтому должны встать.
Чтобы установить новый диск, сначала совместите разъёмы, затем аккуратно опустите его в отсек.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
