Замена модулей оперативной памяти Fujitsu Lifebook E546
Здравствуйте!
В этом руководстве я покажу вам, как заменить модуль оперативной памяти в ноутбуке Fujitsu Lifebook, модель E546. Это очень просто. Однако, если вы делаете это в первый раз, не торопитесь. Я не несу ответственности за возможный ущерб!
Рекомендую организовать ваши винты и детали - это поможет при сборке и снизит риск потери винтов!
Шаг 1

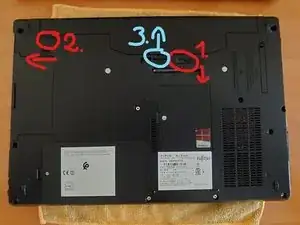

Перед тем, как начать, всегда снимайте батарею!
Сначала аккуратно нажмите и удерживайте маленький язычок (1), чтобы разблокировать второй язычок.
Затем переместите второй язычок влево (2). Оба язычка должны быть в открытом положении.
Теперь вы можете извлечь батарею, просто подняв ее за выемку (3).
Шаг 2

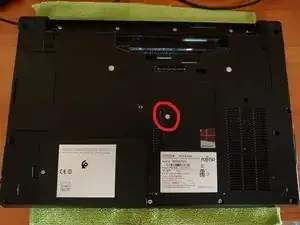

Чтобы снять крышку модулей оперативной памяти, просто отвинтите один винт (выделен на фото). Затем поднимите крышку за выемку рядом с отверстием для винта.
Шаг 3

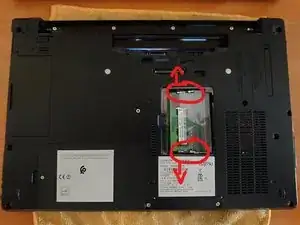

Теперь вы видите отсек для модулей оперативной памяти. Модуль памяти удерживается двумя зажимами - по одному с каждой стороны.
Аккуратно потяните язычки наружу. Освобожденный модуль памяти должен подняться под определенным углом.
Аккуратно удалите модуль памяти. Чтобы вставить новый модуль, поместите его в слот под углом. Убедитесь, что он правильно установлен, затем надавите вниз, пока зажимы не зафиксируют его.
Заключение
Чтобы собрать ваше устройство, следуйте этим указаниям в обратном порядке.
Перевод руководства с ifixit.com
