Замена клавиатуры Fujtsu Lifebook Model A6110

Компьютер должен быть полностью выключен и отключён от источника питания.

Перед работой с электронными компонентами необходимо заземлиться. Это предотвратит повреждение компонентов статическим электричеством. Для этого коснитесь любого металлического предмета.

Переверните ноутбук так, чтобы его нижняя сторона была обращена кверху, а петли экрана были ближе всего к Вам.

Чтобы снять аккумулятор, поместите пальцы под два зажима и одновременно поднимите их вверх, вытягивая крышку на себя.

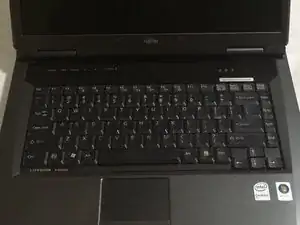

Разместите ноутбук так, как если бы Вы его используете. Откройте экран на 180 градусов. Экран и клавиатура должны быть обращены вверх перед продолжением.

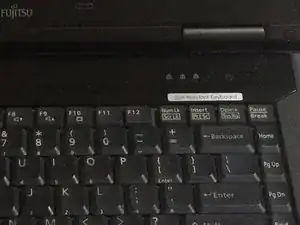

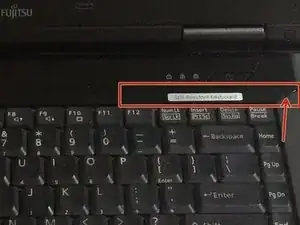

Используя плоскую кромку пластикового медиатора, осторожно приподнимите пластиковую деталь, находящуюся в красном квадрате. Аккуратно вставьте медиатор между внутренней кромкой, отмеченной стрелкой.

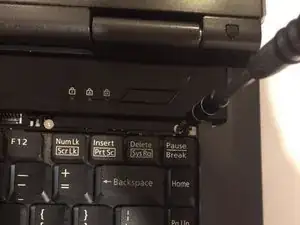

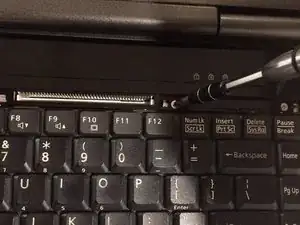

Отверткой Phillips #1 отвинтите четыре винта длиной шесть миллиметров, которые были скрыты под снятой пластиковой деталью.

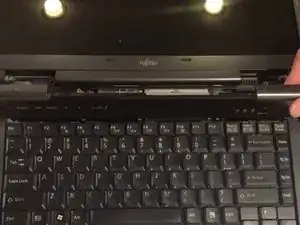

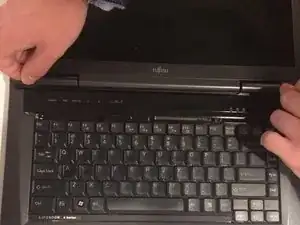

Поднимите внутренние кромки петель экрана. Это отделит переднюю панель от компьютера. Для облегчения процесса используйте медиатор.

Под этой панелью находится ленточный кабель, подключённый к материнской плате. Будьте осторожны, чтобы не порвать этот кабель.

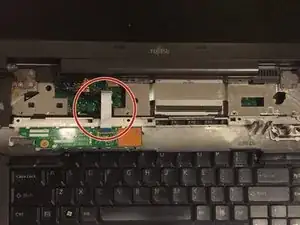

Ленточный кабель расположен в верхнем левом углу и должен быть аккуратно отсоединён от материнской платы, как показано в следующем шаге.

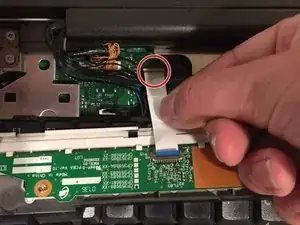

Отсоедините ленточный кабель от материнской платы, что позволит полностью снять переднюю панель с компьютера.

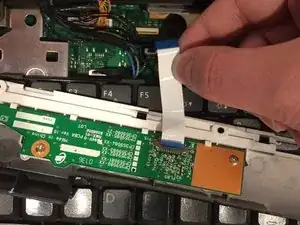

Для отсоединения захватите кабель у основания, где он присоединён к материнской плате — большой зелёной печатной плате в корпусе компьютера.

При сборке убедитесь, что вы снова подключили ленточные кабели.

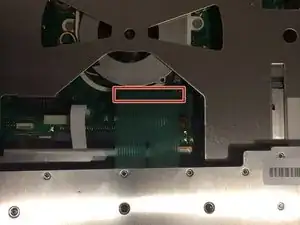

Существует ещё один ленточный кабель, соединяющий клавиатуру с материнской платой. Будьте осторожны, чтобы не порвать его.

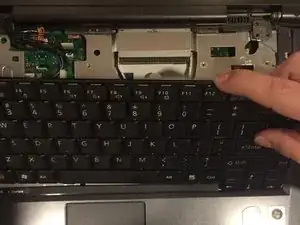

Клавиатура теперь свободна. Поднимите клавиатуру вверх.

Этот ленточный кабель может быть трудно снять, поэтому аккуратно тяните, чтобы не повредить его.

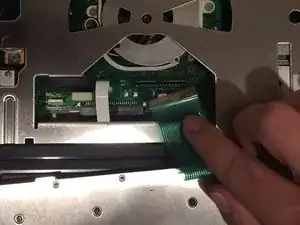

Отсоедините ленточный кабель от материнской платы

Для отсоединения захватите кабель у основания, где он присоединён к материнской плате — большой зелёной печатной плате в корпусе компьютера.

При сборке убедитесь, что вы снова подключили этот ленточный кабель.
