Замена вентилятора Fujitsu LifeBook N3510

Найдите два защёлкивающихся зажима на нижней части компьютера, которые удерживают аккумулятор.

Используя пальцы, сдвиньте зажимы внутрь, затем вверх.

Выньте аккумулятор из компьютера.

Используйте лопатку, чтобы приподнять заднюю часть крышки петель с левой и правой стороны компьютера.

Положите компьютер плоско на устойчивую поверхность экраном от себя.

Используйте лопатку, чтобы частично приподнять крышку петель.

У крышки петель есть ленточный кабель, подключённый к материнской плате. Чтобы избежать повреждений, приподнимайте крышку петель медленно.

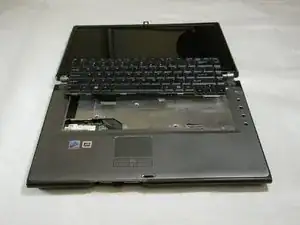

Приподнимите крышку петель настолько, чтобы открыть доступ к ленточному кабелю.

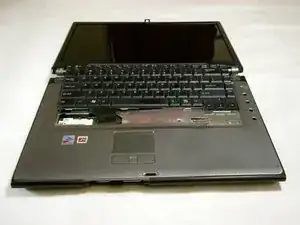

Отключите ленточный кабель от материнской платы и снимите крышку петель с компьютера.

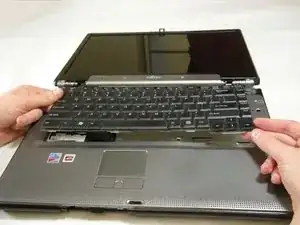

У клавиатуры есть ленточный кабель, подключённый к материнской плате. Чтобы избежать повреждений, приподнимайте клавиатуру медленно.

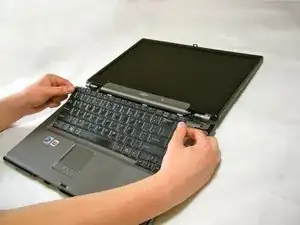

Приподнимите клавиатуру настолько, чтобы открыть доступ к ленточному кабелю.

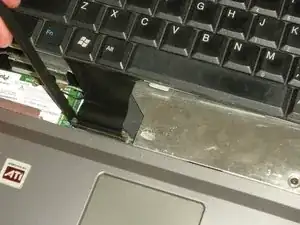

Используйте лопатку, чтобы освободить ленточный кабель от материнской платы.

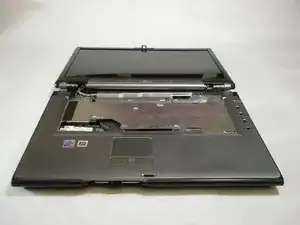

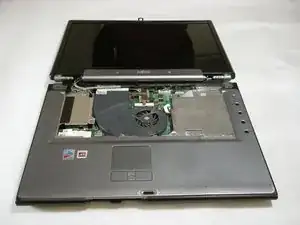

После отсоединения ленты аккуратно снимите клавиатуру.

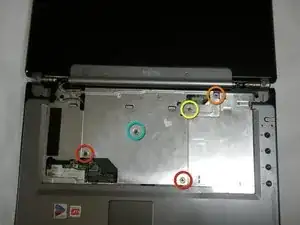

Снимите следующие винты, все маркированные как «3».

Два винта 8,63 мм.

Один винт 7,65 мм.

Один винт 5,74 мм.

Снимите следующий винт, маркированный как «15».

Один винт 17,81 мм.

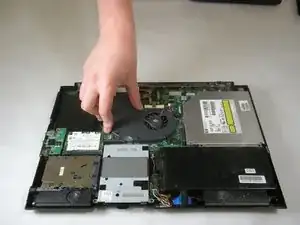

Подденьте крышку пальцами и снимите её.

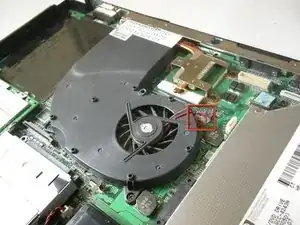

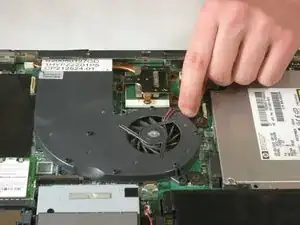

Отключите кабель вентилятора от материнской платы.

Снимите маркированные винты.

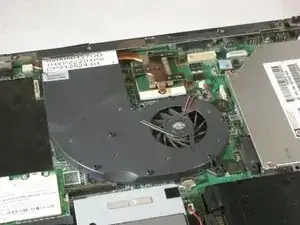

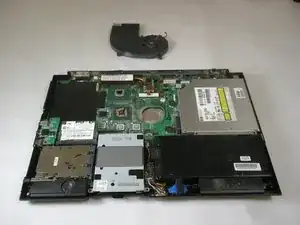

Снимите вентилятор.
