Замена оптического привода Fujitsu LifeBook N3510

Найдите два фиксатора на нижней части компьютера, которые удерживают аккумулятор.

С помощью пальцев сдвиньте фиксаторы внутрь, затем вверх.

Поднимите аккумулятор и извлеките его из компьютера.

Используйте лопатку, чтобы приподнять заднюю часть крышки шарнира с левой и правой сторон компьютера.

Положите компьютер на ровную устойчивую поверхность экраном от себя.

Используйте лопатку, чтобы частично приподнять крышку шарнира.

К крышке шарнира прикреплён шлейф, соединённый с материнской платой. Во избежание повреждений поднимайте крышку шарнира медленно.

Приподнимите крышку шарнира настолько, чтобы обнажить шлейф.

Отключите шлейф от материнской платы и снимите крышку шарнира с компьютера.

Клавиатура имеет шлейф, подключённый к материнской плате. Во избежание повреждений поднимайте клавиатуру медленно.

Приподнимите клавиатуру настолько, чтобы обнажить шлейф.

Используйте лопатку, чтобы освободить шлейф от материнской платы.

После отсоединения шлейфа аккуратно снимите клавиатуру.

Удалите следующие винты, все помечены «3».

Два винта 8.63 мм.

Один винт 7.65 мм.

Один винт 5.74 мм.

Удалите следующий винт, помеченный «15».

Один винт 17.81 мм.

Поднимите крышку пальцами и снимите её.

Удалите винты, отмеченные метками.

Снимите винты с нижней части шарнира, как показано на изображении.

Используйте лопатку, чтобы отсоединить и удалить кабели от материнской платы.

Отключите выделенные кабели от модуля беспроводной связи.

Удерживайте корпус компьютера, разместив руки в показанных положениях. Затем поднимите дисплей от корпуса.

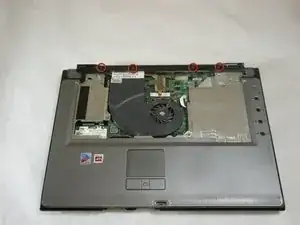

Удалите 4 винта, помеченные на изображении.

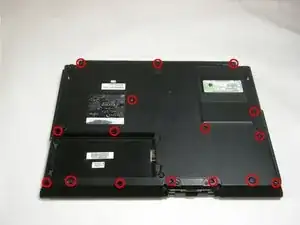

Снимите винты с нижней части ноутбука, как показано на картинке.

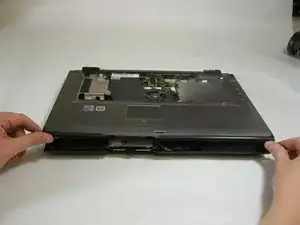

Приподнимите крышку подлокотника от основания ноутбука.

При необходимости можно использовать лопатку; поднимайте с передних углов, как показано.

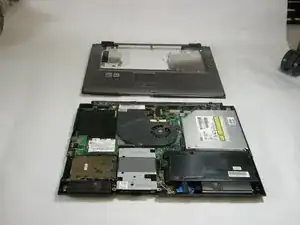

Отлично! Вы успешно сняли старую крышку подлокотника.

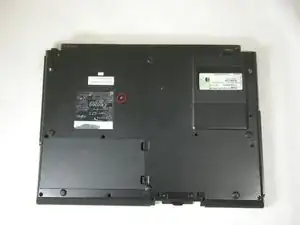

Удалите один винт, помеченный «5».

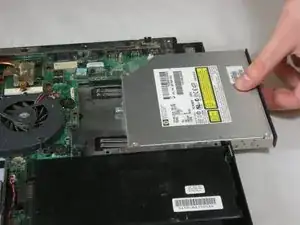

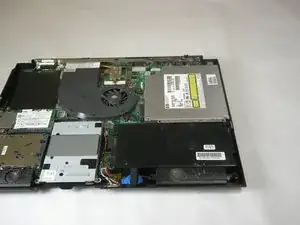

Извлеките оптический привод.
