Замена жесткого диска на ноутбуке Acer Aspire TimelineX 4820T-6645
Если вы хотите заменить жесткий диск из-за технических неисправностей или по другим причинам, воспользуйтесь этим руководством, чтобы получить к нему доступ. Для выполнения ремонта вам понадобится отвертка с крестообразным шлицем и наконечником PH 1. Процедура относительно проста и не вызовет значительных трудностей, а также не повредит устройству, если оно будет отключено от питания.
Шаг 1
Выключите ноутбук.
Переверните ноутбук так, чтобы нижняя часть оказалась сверху, а отсек батареи был обращен к вам.
Шаг 2
Кнопка справа — фиксатор. Сдвиньте ее вправо, чтобы разблокировать (должна появиться красная метка).
Сдвиньте левую кнопку влево и удерживайте ее в этом положении.
Шаг 3
Удерживая левую кнопку сдвинутой влево, легко извлеките батарею из ноутбука.
Шаг 4

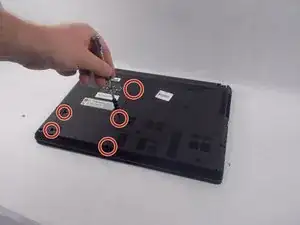

Установите ноутбук нижней частью вверх и открутите отверткой #1 с крестообразным шлицем пять винтов длиной 8 мм, крепящих заднюю крышку.
Шаг 5

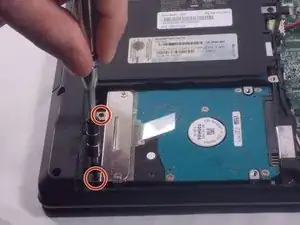

После снятия задней панели открутите отверткой #1 с крестообразным шлицем два винта длиной 8 мм, которые крепят фиксирующую деталь к каркасу.
Шаг 6

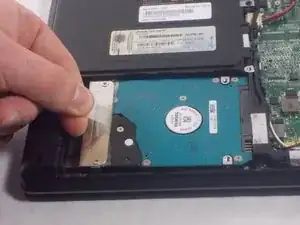

Потяните пластиковую полоску в сторону каркаса, чтобы отсоединить SATA-разъем жесткого диска.
Шаг 7

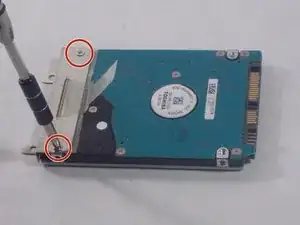

Извлеките жесткий диск из ноутбука и открутите отверткой #1 с крестообразным шлицем два винта длиной 3 мм, которые крепят фиксирующую деталь к жесткому диску.
Завершение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
