Замена клавиатуры Acer Aspire E1-510P-4637

Чтобы освободить аккумулятор, нажмите на фикcатор батареи нейлоновой лопаткой. Удерживая защёлку нажатой, сдвиньте её.

Плотно возьмитесь за аккумулятор и выдвиньте его из ноутбука.

Выверните винт M2.5x8 крестовой отвёрткой PH1.

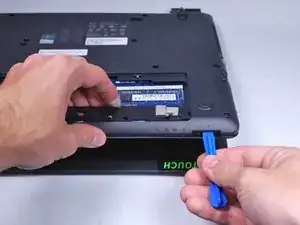

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть маленькую заднюю крышку.

С помощью крестовой отвёртки PH0 выверните винт, фиксирующий жёсткий диск.

Подденьте нейлоновой лопаткой жёсткий диск вблизи посадочных отверстий винтов, слегка приподнимая его.

Возьмитесь за пластиковую язычок и оттяните жёсткий диск от разъёмов. Это освободит диск.

Разъём жёсткого диска хрупкий. Обращайтесь аккуратно.

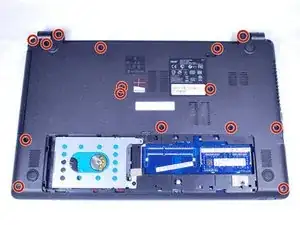

Выверните четырнадцать винтов M2.5x8, выделенных на изображении, крестовой отвёрткой PH0.

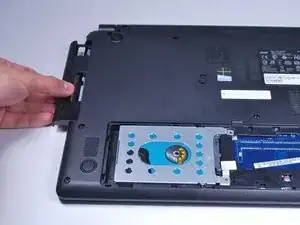

Выньте лоток оптического диска.

Используйте пластиковый инструмент для вскрытия, чтобы осторожно приподнять корпус ноутбука.

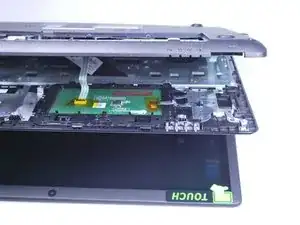

Немного приподнимите заднюю крышку, чтобы открыть доступ к кабелям, подключённым к материнской плате.

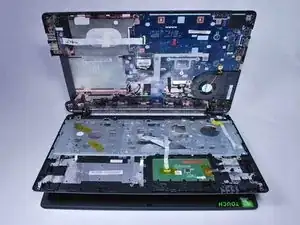

Отключите кабели, вытянув их из разъёмов.

Разъёмы очень маленькие и хрупкие. Обращайтесь аккуратно.

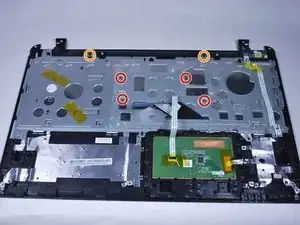

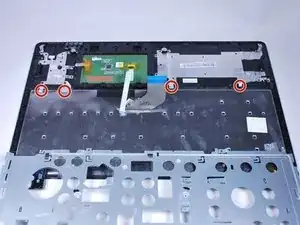

Выверните четыре винта центральной панели M1.6x3 крестовой отвёрткой PH0.

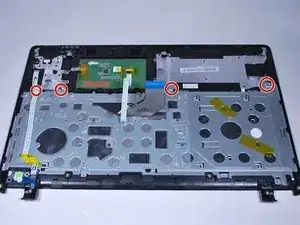

Выверните два винта M2x3 крестовой отвёрткой PH0.

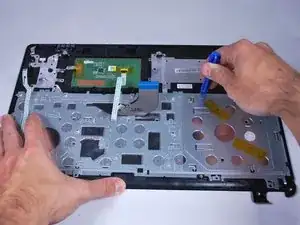

Используйте пластиковый инструмент для вскрытия, чтобы сдвинуть металлическую часть и освободить её из удерживающих язычков.

Отклейте фольгированный клей, прилепленный к клавиатуре.

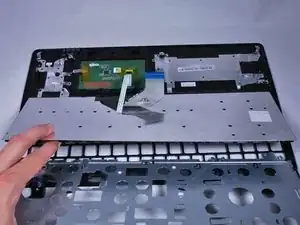

Снимите клавиатуру.
