Замена клавиатуры Acer Aspire E1-531-2438

Перед снятием аккумулятора отключите питание и выключите устройство.

Переверните устройство так, чтобы была видна нижняя сторона.

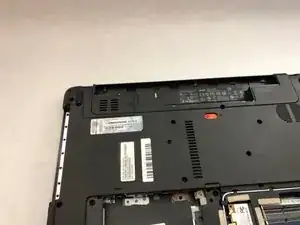

С помощью лопатки сдвиньте оранжевый фиксатор вправо. Это освободит аккумулятор, который должен приподняться из корпуса.

Двумя руками приподнимите сторону аккумулятора, ближайшую к оранжевому фиксатору, как показано на изображениях.

Приподнимите сторону аккумулятора, ближайшую к оранжевому фиксатору.

Поднимите аккумулятор и извлеките его из устройства.

С помощью крестообразной отвертки Phillips #0 отверните два винта 9 мм на сервисной крышке.

Используя выемку, отожмите сервисную крышку пальцами или лопаткой.

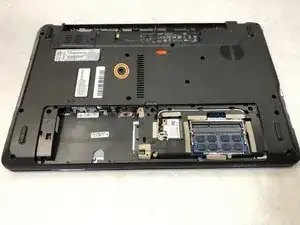

Снимите сервисную крышку, чтобы получить доступ к жёсткому диску, модулю Wi‑Fi и оперативной памяти.

Возьмитесь за пластиковую язычок жёсткого диска, затем потяните влево, чтобы отсоединить диск от разъёма.

Когда диск освободится от разъёма, поднимите жёсткий диск и извлеките его из устройства.

С помощью крестообразной отвертки Phillips #0 отвинтите все следующие винты:

Пятнадцать винтов 9 мм

Один винт 6 мм

Три винта 3.5 мм

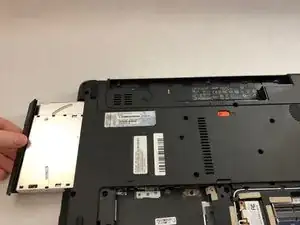

Извлеките оптический привод, сдвинув его из слота на боковой стороне ноутбука.

С помощью пластиковой лопатки подденьте по шву по периметру корпуса, чтобы отделить нижнюю крышку от модуля подлокотника.

Переверните устройство и откройте ноутбук так, чтобы была видна клавиатура.

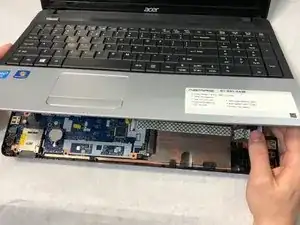

Приподнимите модуль подлокотника только настолько, чтобы получить доступ к разъёмам под ним.

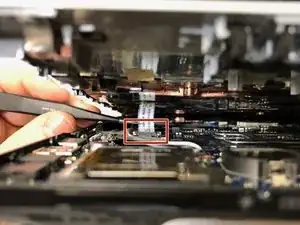

С помощью пинцета отсоедините маленький белый шлейф от разъёма рядом с левой стороной устройства.

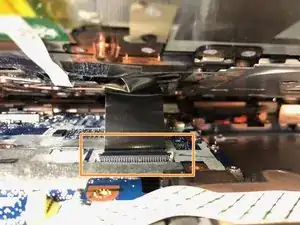

Отсоедините большой чёрный шлейф вблизи середины устройства. Осторожно потяните шлейф на себя.

Поднимите и снимите модуль подлокотника вместе с прикреплённой клавиатурой.

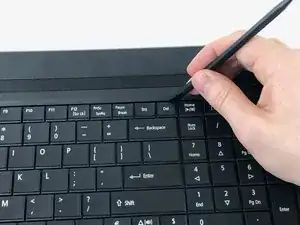

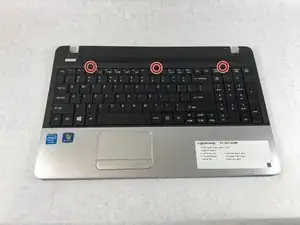

С помощью лопатки освободите клавиатуру, поддев в указанных точках.

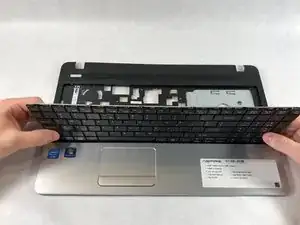

Снимите клавиатуру с модуля подлокотника.
