Замена динамиков Acer Aspire E1-531-2438

Отключите питание и выключите устройство перед снятием аккумулятора.

Переверните устройство так, чтобы нижняя сторона была сверху.

С помощью лопатки сдвиньте оранжевый фиксатор вправо. Это освободит аккумулятор, который должен приподняться из корпуса устройства.

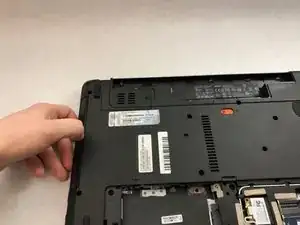

Двумя руками приподнимите сторону аккумулятора, ближайшую к оранжевому фиксатору, как показано на изображениях.

Приподнимите сторону аккумулятора, ближайшую к оранжевому фиксатору.

Поднимите аккумулятор вверх и извлеките его из устройства.

Отверткой Phillips №0 снимите два винта длиной 9 мм на сервисной крышке.

Используя выемку, подденьте сервисную крышку пальцами или лопаткой.

Снимите сервисную крышку, чтобы получить доступ к жесткому диску, модулю Wi‑Fi и модулям оперативной памяти.

Возьмите за пластиковую язычок жесткого диска и потяните влево, чтобы отсоединить диск от разъема.

Когда диск освободится от разъема, поднимите его вверх и извлеките из устройства.

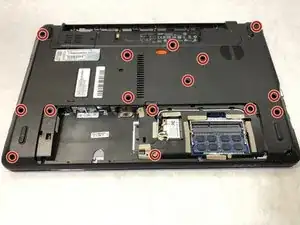

Отверткой Phillips №0 снимите все следующие винты:

Пятнадцать винтов по 9 мм

Один винт 6 мм

Три винта по 3,5 мм

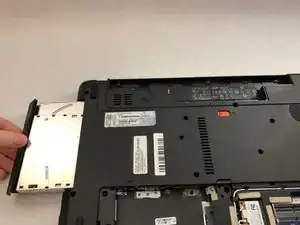

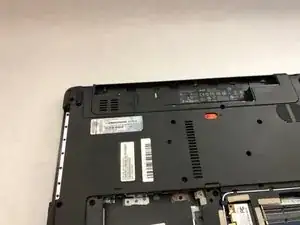

Извлеките оптический привод, сдвинув его из посадочного места сбоку ноутбука.

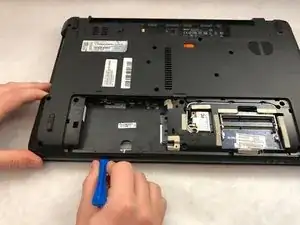

С пластиковым инструментом для вскрытия подденьте по шву, идущему по периметру корпуса, чтобы отделить нижнюю крышку от сборки подладонной панели.

Переверните устройство и откройте ноутбук так, чтобы была видна клавиатура.

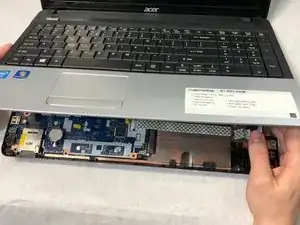

Поднимите подладонную панель лишь настолько, чтобы получить доступ к разъемам под ней.

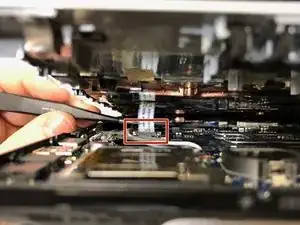

Пинцетом отсоедините маленький белый ленточный кабель от разъема рядом с левой стороной устройства.

Отсоедините большой черный ленточный кабель в середине устройства. Осторожно потяните кабель от себя.

Поднимите и снимите сборку подладонной панели вместе с прикрепленной клавиатурой.

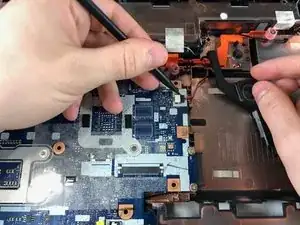

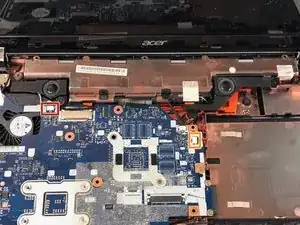

Лопаткой отсоедините разъем левого динамика.

Отсоедините разъем правого динамика таким же образом.

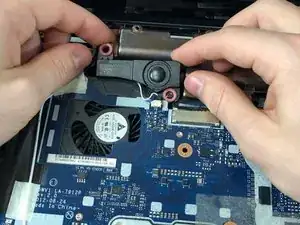

Отверткой Phillips №0 снимите четыре винта 3 мм, чтобы зафиксировать и освободить левый и правый динамики.

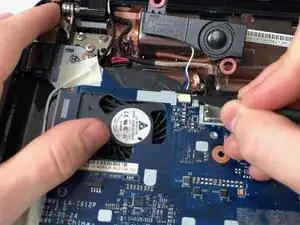

Поднимите и извлеките левый и правый динамики.
