Замена вентилятора Acer Aspire E1-510-2500

Убедитесь, что ноутбук полностью выключен и отключён от источника питания.

Переверните ноутбук так, чтобы нижняя панель была направлена вверх.

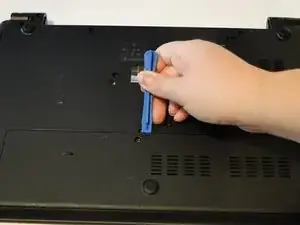

Вставьте лопатку в защёлку фиксатора аккумулятора.

Сдвиньте защёлку фиксатора аккумулятора вправо, это вытолкнет аккумулятор для безопасного извлечения.

Аккуратно выдвиньте аккумулятор из его отсека.

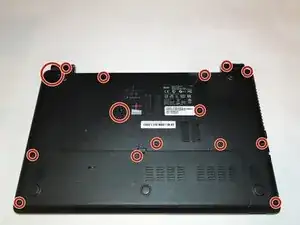

Используя отвёртку Phillips #1, снимите 17 винтов 9 мм с нижней части ноутбука, включая винт на задней панели.

Используя пластиковый инструмент для вскрытия, аккуратно снимите заднюю панель.

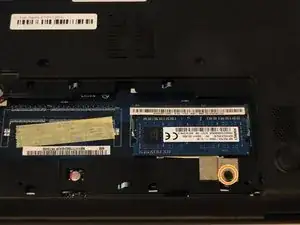

Удалите винт 9 мм, расположенный под задней панелью.

При сборке вставляйте заднюю панель начиная с нижнего кромки.

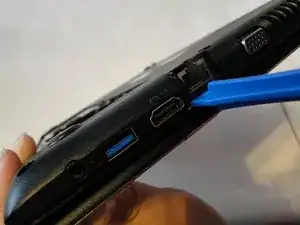

Используя пластиковый инструмент для вскрытия, аккуратно разомкните корпус по кромкам ноутбука. Это должно отделить узел клавиатуры от нижней части ноутбука.

Откройте ноутбук, оставив экран лежащим на столе.

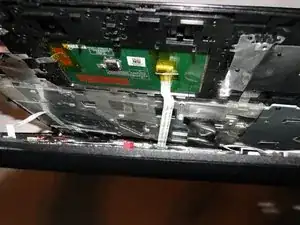

Аккуратно выдвиньте узел клавиатуры из корпуса. В щели между узлом клавиатуры и корпусом должно быть видно три соединения.

Используя пинцет, аккуратно отсоедините соединения от корпуса.

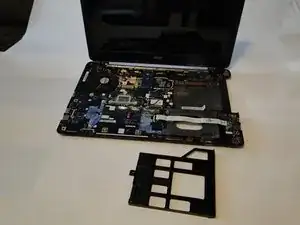

Отложите узел клавиатуры и держатель лотка для диска в сторону.

При сборке оставьте держатель лотка для диска снятым до тех пор, пока не будет снова подключён синий лентовый разъём, чтобы обеспечить достаточно места для повторного присоединения ленты. Затем держатель лотка можно вернуть на место, сдвинув его с стороны ноутбука.

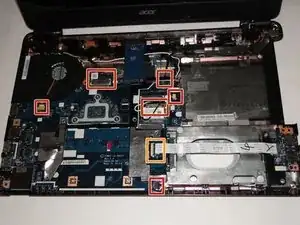

Отсоедините шесть проводных соединений от материнской платы.

Снимите лентовое соединение, подняв пластиковый чёрный фиксирующий элемент и аккуратно вытянув ленту из её паза.

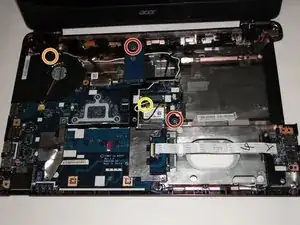

Используя отвёртку Phillips #1, снимите два винта 5 мм с материнской платы.

Используя отвёртку Phillips #1, снимите чёрный винт 5 мм с вентилятора.

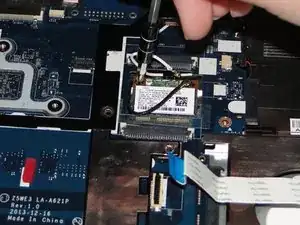

Используя отвёртку Phillips #1, снимите чёрный винт 3 мм с Wi‑Fi карты.

Аккуратно извлеките материнскую плату, приподнимая сначала по правому краю.

Разъём для наушников и соединение с аккумулятором оба прикреплены к материнской плате и находятся под частью корпуса. Сильное или грубое вытягивание материнской платы может повредить одно или оба этих элемента.

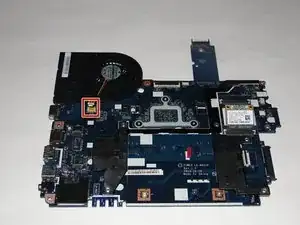

Отсоедините разъём между вентилятором и материнской платой.

Переверните материнскую плату так, чтобы её обратная сторона была обращена вверх.

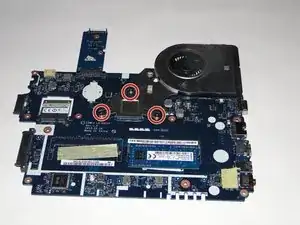

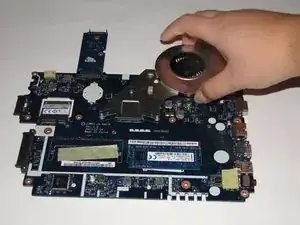

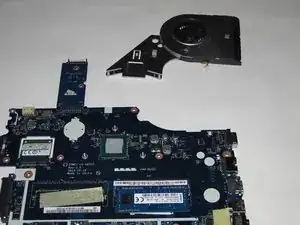

Открутите три винта 5 мм и снимите вентилятор с материнской платы.
