Замена экрана Acer Aspire E1-531-2438

Отключите устройство от питания и выключите его перед извлечением аккумулятора.

Переверните устройство так, чтобы была видна задняя сторона.

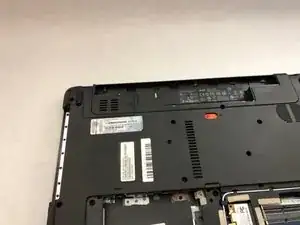

С помощью лопатки сдвиньте оранжевый фиксатор вправо. Это освободит аккумулятор, который должен приподняться из устройства.

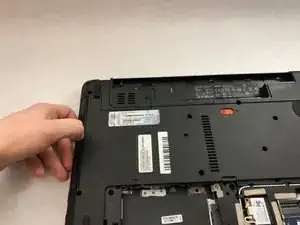

Двумя руками приподнимите ту сторону аккумулятора, которая ближе к оранжевому фиксатору, как показано на изображениях.

Приподнимите ту сторону аккумулятора, которая ближе к оранжевому фиксатору.

Поднимите аккумулятор и выньте его из устройства.

С помощью крестовой отвертки Phillips №0 удалите два винта 9 мм на сервисной крышке.

Используя выемку, подденьте сервисную крышку пальцами или лопаткой.

Снимите сервисную крышку, чтобы получить доступ к жесткому диску, модулю Wi‑Fi и модулям оперативной памяти.

Возьмитесь за пластиковую петлю жесткого диска и потяните влево, чтобы отсоединить накопитель от разъёма.

Когда диск освободится из разъёма, поднимите его вверх и выньте из устройства.

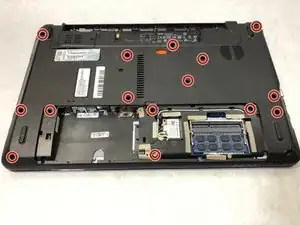

С помощью крестовой отвертки Phillips №0 удалите все следующие винты:

Пятнадцать винтов по 9 мм

Один винт 6 мм

Три винта по 3,5 мм

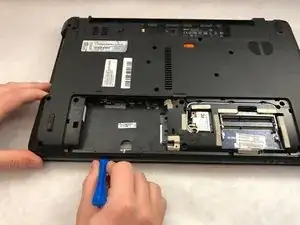

Снимите оптический привод, выдвинув его из гнезда сбоку ноутбука.

С помощью пластикового инструмента для вскрытия пройдите по шву, идущему по периметру ноутбука, чтобы отделить нижнюю крышку от модуля подставки для рук.

Переверните устройство и откройте ноутбук так, чтобы была видна клавиатура.

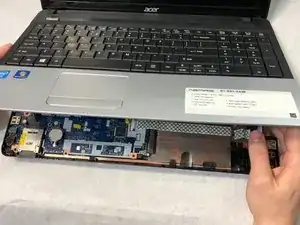

Приподнимите модуль подставки для рук настолько, чтобы получить доступ к разъёмам под ним.

С помощью пинцета отсоедините маленький белый ленточный кабель от разъёма рядом с левой стороной устройства.

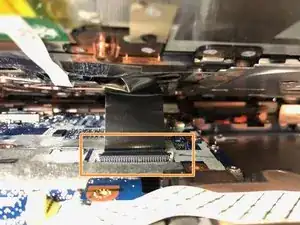

Отсоедините большой чёрный ленточный кабель в средней части устройства. Аккуратно потяните кабель от себя.

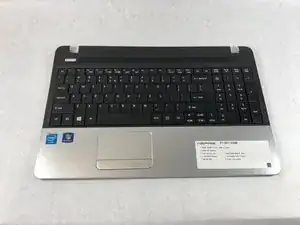

Поднимите и снимите модуль подставки для рук вместе с прикреплённой клавиатурой.

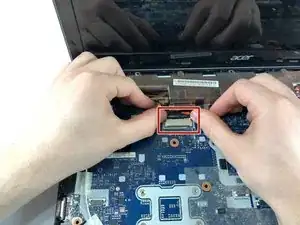

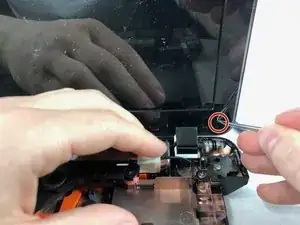

Двумя руками нажмите в сторону экрана, чтобы отсоединить разъём экрана.

С помощью лопатки снимите круглые пластиковые заглушки винтов внизу слева и справа от экрана.

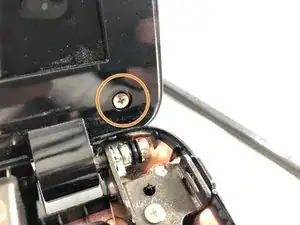

С помощью крестовой отвертки Phillips №0 удалите два винта 3 мм, скрытые под круглыми пластиковыми заглушками.

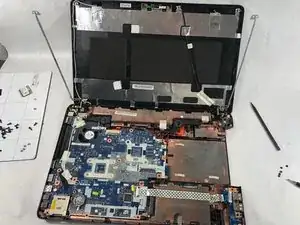

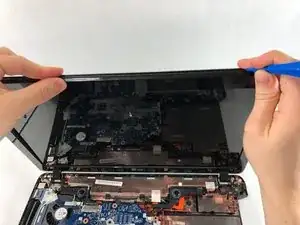

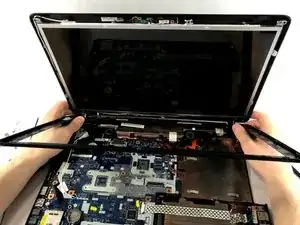

С помощью пластикового инструмента для вскрытия пройдите по краю дисплея и снимите пластиковую рамку.

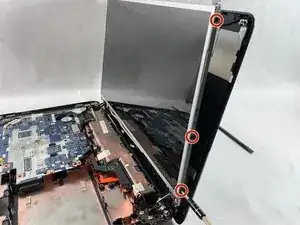

С помощью крестовой отвертки Phillips №0 удалите три винта в креплении вдоль правого края экрана.

Аналогичным образом удалите три винта в креплении вдоль левого края экрана.

Выньте экран из устройства.
