Замена экрана Acer Aspire E1-510-2500

Убедитесь, что ноутбук полностью выключен и отключён от источника питания.

Переверните ноутбук так, чтобы основание корпуса было обращено вверх.

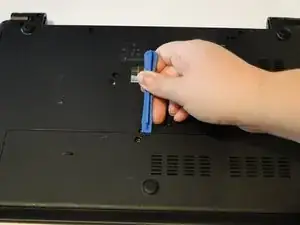

Вставьте лопатку в защёлку фиксатора аккумулятора.

Сдвиньте защёлку фиксатора аккумулятора вправо — это позволит извлечь аккумулятор для безопасного удаления.

Аккуратно извлеките аккумулятор из посадочного места.

Отверткой Phillips #1 удалите 17 винтов длиной 9 мм с нижней части ноутбука, включая винт под задней панелью.

Пластиковым инструментом для вскрытия аккуратно снимите заднюю панель.

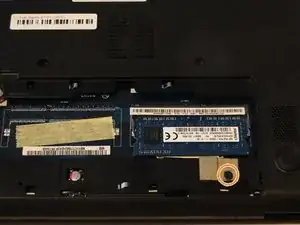

Удалите 9 мм винт под задней панелью.

При сборке вставляйте панель, начиная с нижнего края.

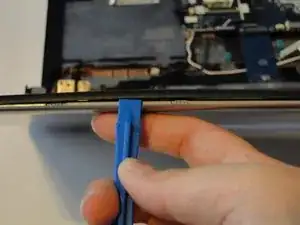

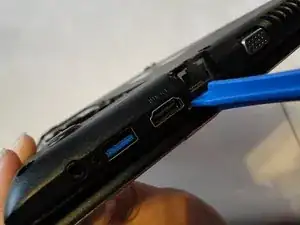

Пластиковым инструментом для вскрытия аккуратно разделите рамку по краям ноутбука. Это отделит узел клавиатуры от нижней части корпуса.

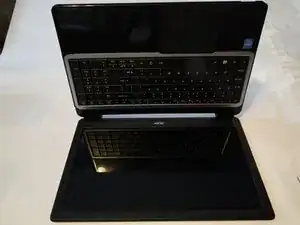

Откройте ноутбук так, чтобы экран лежал полностью на столе.

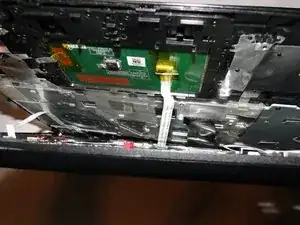

Аккуратно выдвиньте узел клавиатуры от основания корпуса. В зазоре между узлом клавиатуры и основанием будет видно три разъёма.

Пинцетом аккуратно отсоедините разъёмы от основания.

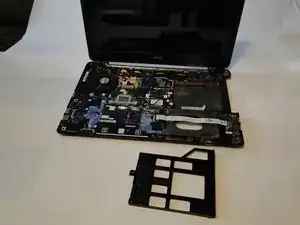

Отложите узел клавиатуры и держатель для лотка диска в сторону.

При сборке оставьте держатель лотка диска до тех пор, пока не будет повторно подключён синий ленточный разъём, чтобы было достаточно места для его закрепления.

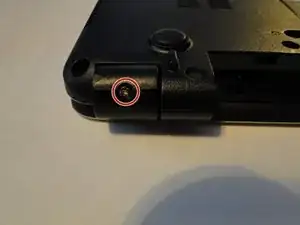

Найдите тыльные части петель и удалите два винта 4 мм с помощью отвертки Phillips #1. Если винты снимаются впервые, над каждым винтом может быть чёрное покрытие. Чёрное покрытие можно снять пинцетом.

Положите основание ноутбука лицевой стороной вниз при открытом экране.

Отключите проводное соединение между экраном и материнской платой.

Пластиковым инструментом аккуратно отделите переднюю рамку от верхней части корпуса.

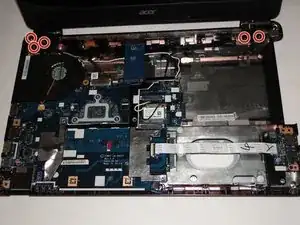

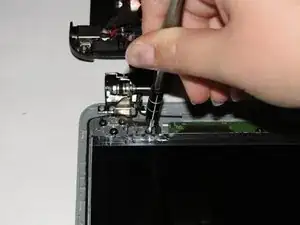

Удалите пять винтов 5 мм на петлях с помощью отвертки Phillips #1. Это освободит экран от основания, поэтому обязательно подоприте его, чтобы он не упал.

Положите экран на стол. По-прежнему будут видны по два провода с каждой стороны в области петель, идущие от верхней части к основанию.

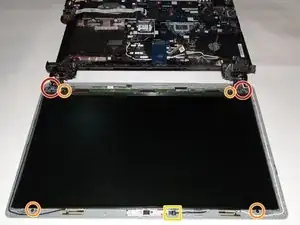

Удалите шесть серебристых винтов 3 мм в точках крепления экрана с помощью отвертки Phillips #1.

Удалите четыре чёрных винта 3 мм в точках крепления экрана с помощью отвертки Phillips #1.

Отключите проводное соединение камеры.

Аккуратно выведите провод, прикреплённый к экрану, из петли.

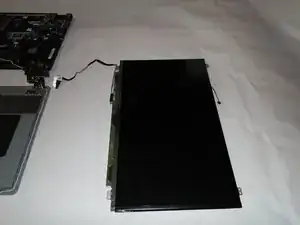

Снимите экран.

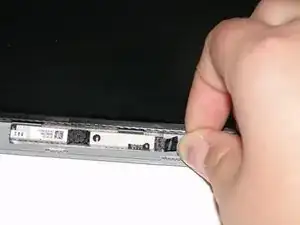

Будьте осторожны с LED, прикреплённым в основании экрана — он неочевиден и легко повредим.
