Acer Aspire E1-510P-4637 Замена батарейки CMOS

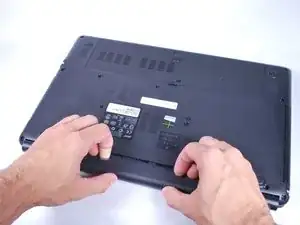

Чтобы освободить батарею, нажмите на фиксатор батареи нейлоновой лопаткой. Удерживайте защёлку нажатой и сдвиньте её в сторону.

Крепко удерживая батарею, вытащите её из ноутбука, сдвинув наружу.

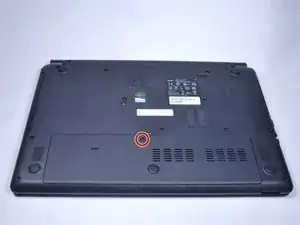

Отверткой PH1 выкрутите винт M2.5x8.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять маленькую заднюю крышку.

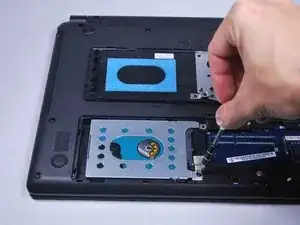

Отверткой PH0 снимите винт, который крепит жёсткий диск.

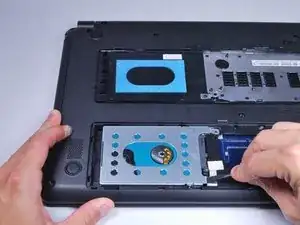

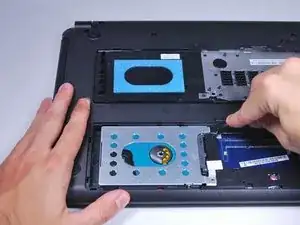

Используйте нейлоновую лопатку, чтобы слегка приподнять жёсткий диск в области отверстий для винтов.

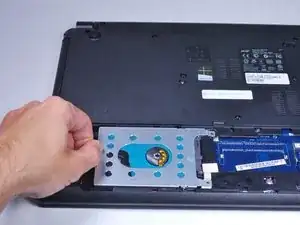

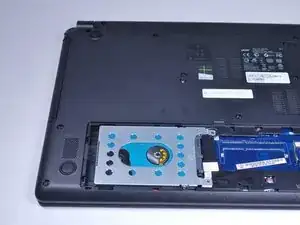

Возьмитесь за пластиковую язычок и оттяните жёсткий диск от разъёмов. Это освободит жёсткий диск.

Разъём жёсткого диска хрупкий. Обращайтесь осторожно.

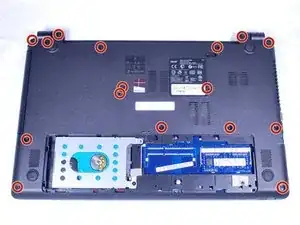

Отверткой PH0 выкрутите четырнадцать винтов M2.5x8, отмеченных на фотографии.

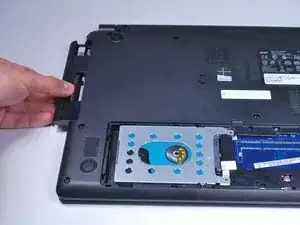

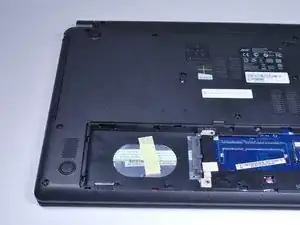

Выньте лоток дисковода, сдвинув его наружу.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять и раскрыть корпус ноутбука.

Медленно приподнимите заднюю крышку, чтобы обнажить кабели, подключённые к материнской плате.

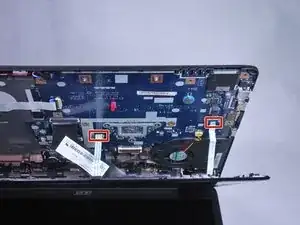

Аккуратно вытащите разъёмы из их гнёзд, чтобы снять заднюю панель.

Разъёмы очень маленькие и хрупкие. Обращайтесь осторожно.

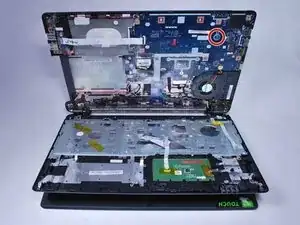

Откройте ноутбук, чтобы получить доступ к батарее CMOS.

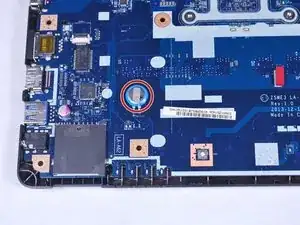

Отпаивайте батарею CMOS, чтобы снять её. Для помощи по пайке ознакомьтесь с руководством iFixit по пайке soldering guide.
