Замена веб-камеры Acer Aspire E1-510-2500

Убедитесь, что ноутбук полностью выключен и отключён от источника питания.

Переверните ноутбук так, чтобы его основание было сверху.

Вставьте лопатку в защёлку фиксатора аккумулятора.

Сдвиньте защёлку фиксатора аккумулятора вправо — это выдвинет аккумулятор для безопасного извлечения.

Аккуратно выдвиньте аккумулятор из его посадочного места.

Отвинтите 17 винтов 9 мм с нижней части ноутбука крестовой отвёрткой Phillips #1, включая винт в панели доступа.

С помощью пластикового инструмента для вскрытия аккуратно снимите заднюю панель.

Снимите винт 9 мм, находящийся под задней панелью.

При сборке вставляйте панель, начиная с нижнего края.

С помощью пластикового инструмента аккуратно разомкните рамку по краям ноутбука. Это отделит узел клавиатуры от нижней части ноутбука.

Откройте ноутбук, разместив экран в плоском положении на столе.

Аккуратно оттяните узел клавиатуры от основания ноутбука. В зазоре между узлом клавиатуры и основанием должно быть видно три разъёма.

С помощью пинцета аккуратно отсоедините разъёмы от основания.

Отложите узел клавиатуры и держатель лотка диска в сторону.

При обратной сборке не устанавливайте держатель лотка диска до тех пор, пока не будет повторно подключён синий ленточный разъём — это даст достаточно места для присоединения ленты.

Найдите задние части петель и снимите два винта 4 мм крестовой отвёрткой Phillips #1. Если вы снимаете эти винты впервые, над каждым винтом будет чёрное покрытие. Чёрное покрытие можно удалить пинцетом.

Положите основание ноутбука экраном вверх, оставив экран открытым.

Отсоедините проводное соединение от экрана к материнской плате.

С помощью пластикового инструмента аккуратно отделите переднюю рамку от верхнего корпуса.

Отвинтите пять винтов 5 мм на петлях крестовой отвёрткой Phillips #1. Это освободит экран от основания, поэтому обязательно подоприте его, чтобы он не упал.

Положите экран на стол. По-прежнему должны быть видны по два провода с каждой стороны в области петель, идущие от верхней части к основанию.

Снимите шесть серебристых винтов 3 мм с точек крепления экрана крестовой отвёрткой Phillips #1.

Снимите четыре чёрных винта 3 мм с точек крепления экрана крестовой отвёрткой Phillips #1.

Отсоедините проводное соединение камеры.

Аккуратно выведите провод, прикреплённый к экрану, из петли.

Снимите экран.

Будьте осторожны с подсветкой (LED), прикреплённой у основания экрана, так как она не сразу заметна и легко повреждается.

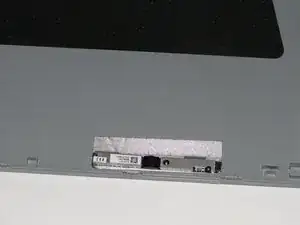

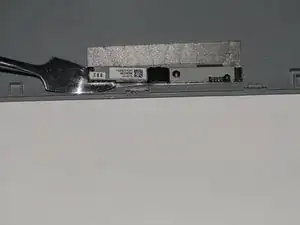

Аккуратно отделите камеру от задней рамки с помощью лопатки, оказывая осторожное вверх направление давления.

Для повторного прикрепления камеры к раме потребуется клей.
