Замена материнской платы Acer Aspire E1-470P-6659

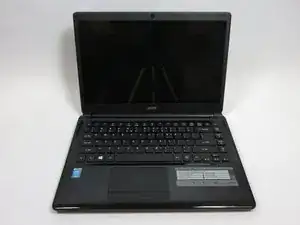

Выключите ноутбук и отключите все кабели устройств.

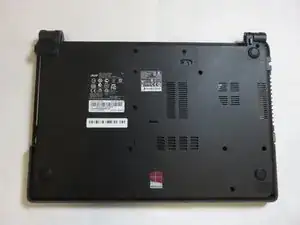

Переверните ноутбук так, чтобы нижняя часть была обращена к вам.

Используйте палец или лопаточку, чтобы нажать защёлку фиксатора батареи.

Удалите батарею из ноутбука.

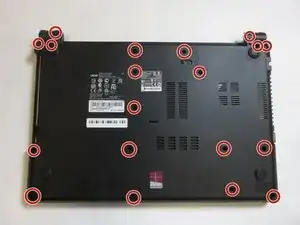

Снимите девятнадцать винтов с нижней панели с помощью отвёртки Phillips #0.

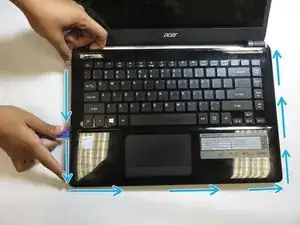

Проведите пластиковым инструментом для открывания по краю от одного угла к другому.

Осторожно отделите панель клавиатуры.

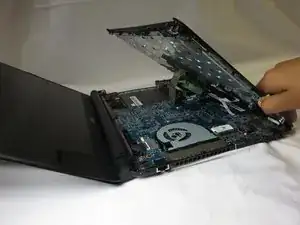

Медленно приподнимайте клавиатуру, но не поднимайте полностью, так как к ней подключены ленточные кабели.

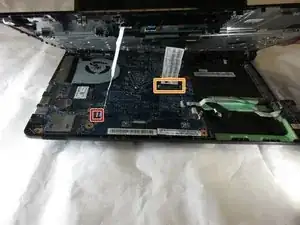

Отключите два ленточных кабеля сборки клавиатуры от материнской платы.

Чтобы освободить маленький ленточный кабель, используйте лопаточку или пальцы, чтобы перевернуть серую защёлку по краю вверх.

Чтобы освободить больший ленточный кабель, используйте рычажный инструмент или лопаточку, чтобы сдвинуть белую пластиковую защёлку вперёд.

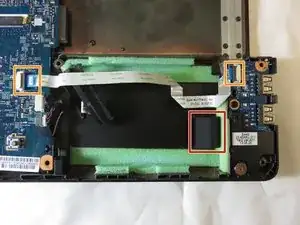

Поднимите фиксатор рядом с жёстким диском.

Отключите часть ленточного кабеля, которая перекрывает жёсткий диск.

Обращайтесь с лентой аккуратно. Не повреждайте металлические контакты.

При повторном подключении ленты после установки нового жёсткого диска расположите синюю сторону с этикеткой вверх. Убедитесь, что чёрная линия рядом с наклейкой не перекошена, чтобы лента была натянута.

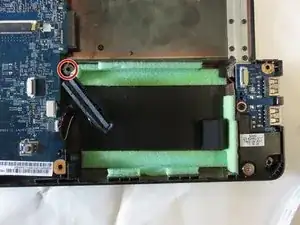

Удалите винт крепления жёсткого диска с помощью отвёртки Phillips #0.

Осторожно выньте жёсткий диск. Учтите, что он подключён к адаптеру.

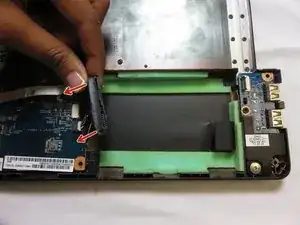

Осторожно снимите адаптер, потянув за оба конца одновременно, чтобы отделить его от жёсткого диска.

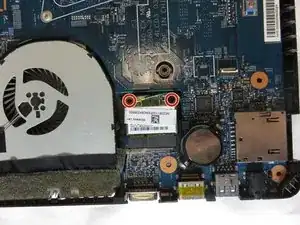

Удалите дополнительные винты, расположенные на материнской плате.

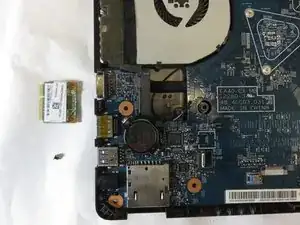

Извлеките зелёную Wi‑Fi карту из материнской платы.

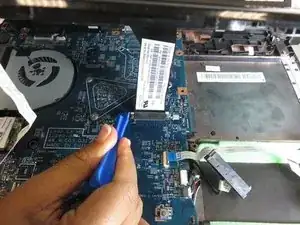

Используйте лопаточку, чтобы отключить вентилятор и отсоединить материнскую плату от корпуса ноутбука.

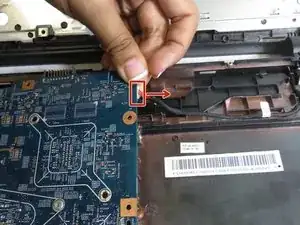

Отсоедините кабель, подключённый к материнской плате.

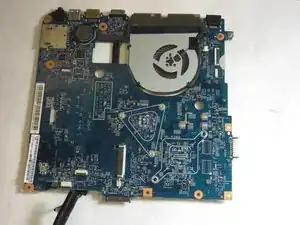

Осторожно приподнимите и извлеките материнскую плату из ноутбука.
