Замена карты Wi‑Fi Sony Vaio VPCCW17FX

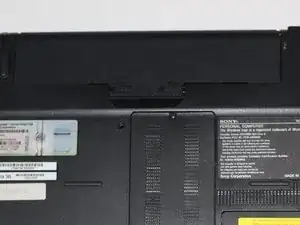

Переверните ноутбук и расположите его, как показано.

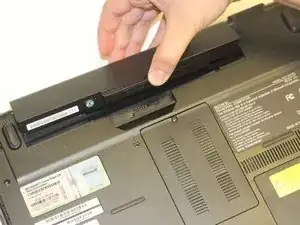

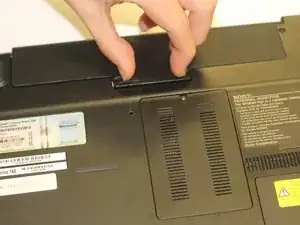

Снимите аккумулятор, сжав две фиксирующие защёлки к центру.

Затем поднимите аккумулятор и извлеките его.

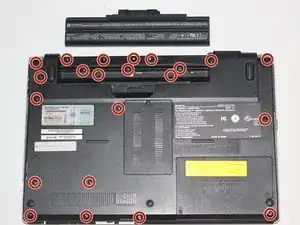

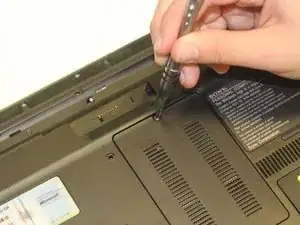

Отвинтите двадцать два винта длиной 5,6 мм на задней крышке ноутбука, используя крестовую отвертку Phillips #00.

Убедитесь, что сняли все винты, включая те, которые обычно закрыты аккумулятором.

Снимите маленькие крышки с задней панели корпуса.

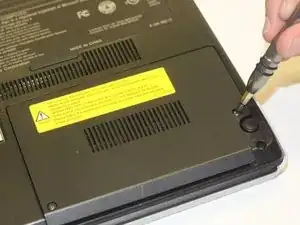

Отвинтите три винта 5,6 мм на крышках крестовой отверткой Phillips #00 (один винт на крышке оперативной памяти [по центру] и два винта на крышке жёсткого диска [внизу справа]).

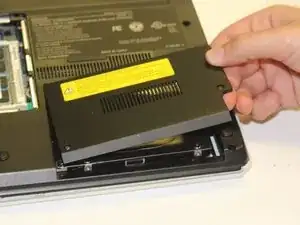

Затем поднимите и снимите эти крышки, как показано на третьем изображении.

Извлеките жёсткий диск.

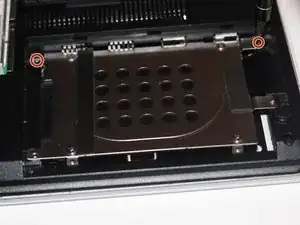

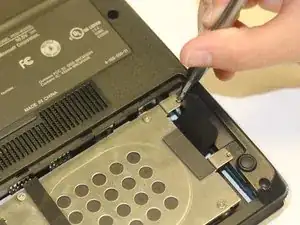

Отвинтите два оставшихся винта длиной 4,9 мм, фиксирующие жёсткий диск, используя крестовую отвертку Phillips #00.

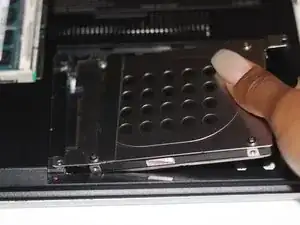

Затем поднимите и потяните наружу, чтобы освободить жёсткий диск из разъёма.

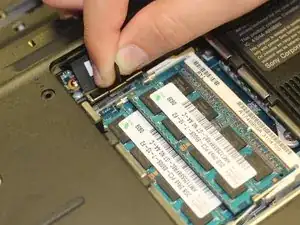

Ухватитесь пальцами за чёрную язычок и осторожно потяните вверх ленточный кабель, чтобы отсоединить его от материнской платы.

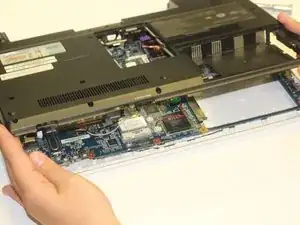

После снятия всех необходимых винтов аккуратно приподнимите заднюю крышку и снимите её.

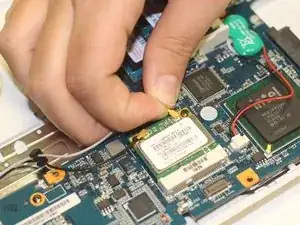

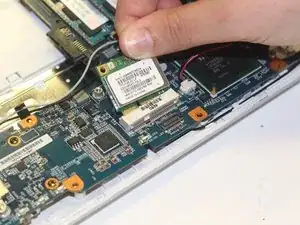

Пальцами захватите белый и чёрный провода, подключённые к карте Wi‑Fi. Потяните вверх за эти провода, пока они не отсоединятся от карты. Не бойтесь приложить некоторую силу.

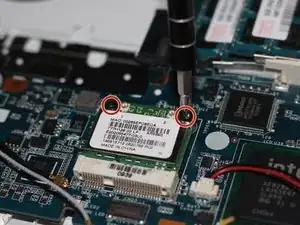

При помощи крестовой отвертки Phillips #00 отвинтите два винта 4,9 мм, крепящие карту Wi‑Fi к материнской плате.

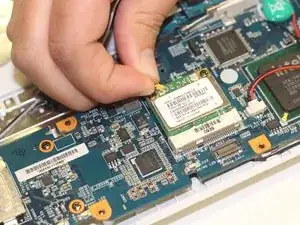

Пальцами слегка захватите карту Wi‑Fi и уверенно потяните вверх и наружу, чтобы освободить её из разъёма.
