Замена материнской платы Sony Vaio VPCCW17FX

Переверните ноутбук и расположите его, как показано.

Снимите аккумулятор, сдавив две фиксирующие защелки к центру.

Затем приподнимите аккумулятор и извлеките его.

С помощью крестовой отвертки Phillips #00 выкрутите двадцать два винта длиной 5,6 мм на задней панели ноутбука.

Убедитесь, что вы удалили все винты, включая те, которые обычно скрыты под аккумулятором.

Теперь снимите небольшие крышки с задней панели корпуса.

С помощью крестовой отвертки Phillips #00 открутите три винта длиной 5,6 мм, фиксирующие крышки (один винт на крышке оперативной памяти [по центру] и два винта на крышке жесткого диска [внизу справа]).

Затем поднимите и снимите эти крышки, как показано на третьем изображении.

Извлеките жесткий диск.

С помощью крестовой отвертки Phillips #00 открутите два оставшихся винта длиной 4,9 мм, удерживающие жесткий диск.

Затем приподнимите и потяните наружу, чтобы освободить жесткий диск из разъёма.

Указательным и большим пальцами возьмитесь за черный язычок и аккуратно потяните ленту вверх, чтобы отсоединить её от материнской платы.

После удаления всех необходимых винтов осторожно приподнимите заднюю крышку и снимите её.

Найдите вентилятор (в правом верхнем углу корпуса).

С помощью крестовой отвертки Phillips #00 выкрутите шесть винтов длиной 2,7 мм, фиксирующих вентилятор к материнской плате.

Этот шаг можно пропустить, если вы просто снимаете вентилятор для доступа к другой детали устройства (например, к материнской плате).

С помощью отвертки Japanese Industrial Standard #00 выкрутите четыре винта длиной 3,7 мм, расположенные на корпусе вентилятора.

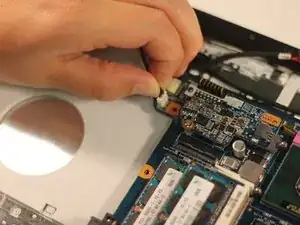

Указательным и большим пальцами возьмитесь за белый разъём и крепко, но аккуратно потяните провод вверх, чтобы отсоединить его от материнской платы.

Возьмитесь за белые и черные провода, подключенные к Wi‑Fi карте. Потяните провода вверх, пока они не отсоединятся от карты. Не бойтесь приложить небольшое усилие.

С помощью крестовой отвертки Phillips #00 выкрутите два винта длиной 4,9 мм, которыми Wi‑Fi карта закреплена на материнской плате.

Указательными и большими пальцами слегка захватите Wi‑Fi карту и уверенно потяните вверх и в сторону, чтобы освободить карту из её разъёма.

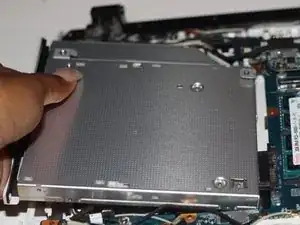

Возьмитесь за боковую часть привода DVD/CD и аккуратно вытащите его из разъёма, отсоединив от материнской платы.

Указательными и большими пальцами захватите три лентовых соединителя (показаны на изображениях) и аккуратно потяните их, чтобы отсоединить от материнской платы.

Повторите предыдущий шаг для двух оставшихся лентовых кабелей (один расположен возле вентилятора, другой — возле привода CD/DVD).

Для лентового кабеля, расположенного у вентилятора, захватите черный язычок пальцами и аккуратно, но уверенно потяните ленту вверх, чтобы отсоединить её от материнской платы.

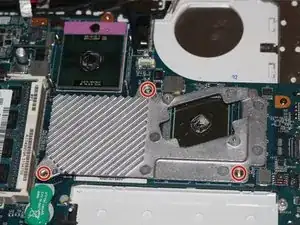

С помощью крестовой отвертки Phillips #00 открутите три винта длиной 4,9 мм, изображённые здесь.

Затем, захватив рукой, приподнимите эту металлическую деталь и снимите её с материнской платы.

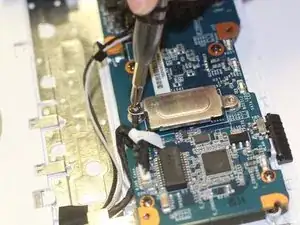

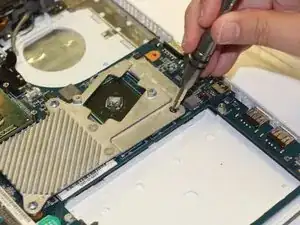

С помощью крестовой отвертки Phillips #00 выкрутите два винта длиной 4,9 мм, показанные здесь.

Затем снимите металлическую крышку, чтобы получить доступ к Bluetooth‑карте.

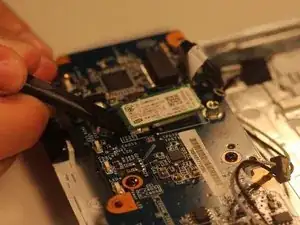

Осторожно подведите плоский конец лопатки под край Bluetooth‑карты. Затем слегка подденьте этот край, чтобы освободить карту из разъёма. (См. третье изображение)

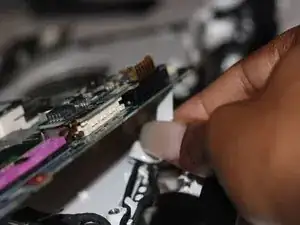

Осторожно приподнимите теперь свободную материнскую плату.

Отсоедините два лентовых кабеля, соединяющих материнскую плату с клавиатурой. Для этого аккуратно потяните кабели пальцами, пока они не отсоединятся.
