Замена вентилятора Sony VAIO VPC-EB33FM

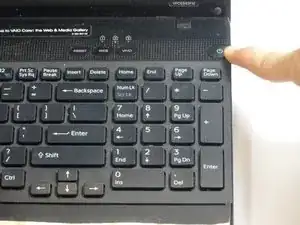

Выключите ноутбук, нажав кнопку питания.

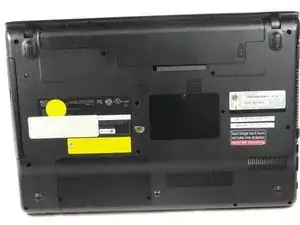

Переверните ноутбук задней стороной вверх.

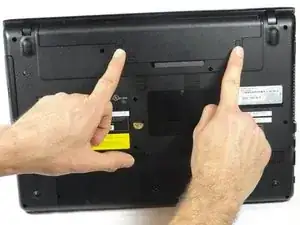

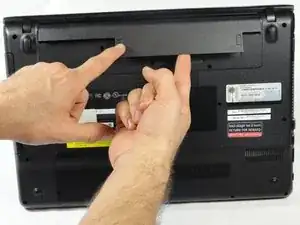

Чтобы освободить аккумулятор, одновременно удерживайте кнопку фиксатора и кнопку разблокировки.

Выньте аккумулятор из выреза, продолжая удерживать кнопку фиксатора.

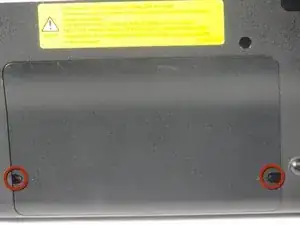

С помощью отвертки Phillips #00 отвинтите два крепежных винта крышки по 7,8 мм в нижних углах панели.

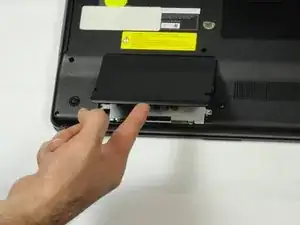

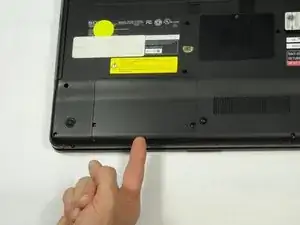

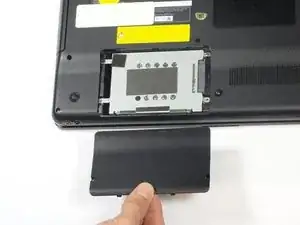

Схватите вырез внизу панели пальцем или ногтем и приподнимите панель.

Возможно, потребуется использовать другую руку, чтобы безопасно снять панель.

Для этого шага также можно использовать лопатку.

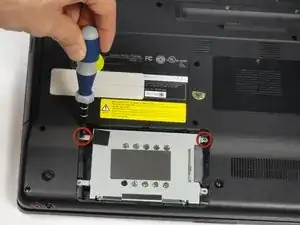

Снимите два оставшихся винта 7,8 мм с помощью отвертки Phillips #00.

Возьмитесь за ярлык между большим и указательным пальцами.

Держите жёсткий диск горизонтально другой рукой.

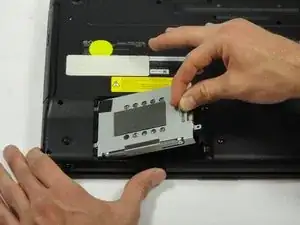

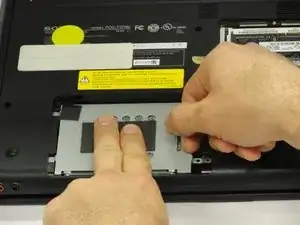

Сдвиньте жёсткий диск влево, используя пластиковую вкладку, чтобы отсоединить его от ноутбука.

Во избежание повреждения разъёма жёсткого диска или ноутбука выполняйте эту операцию медленно и осторожно.

Продолжая держать пластиковую вкладку, приподнимите правую сторону жёсткого диска под углом 45º.

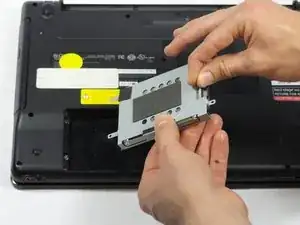

Выньте жёсткий диск.

Если нужно снять кронштейн с жёсткого диска, выполните следующие шаги:

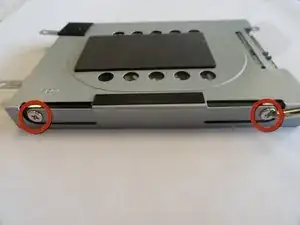

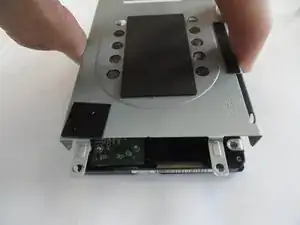

Отверткой Phillips #00 отвинтите по два винта 3,7 мм с каждой стороны кронштейна.

Снимите кронштейн с жёсткого диска.

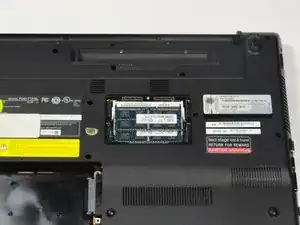

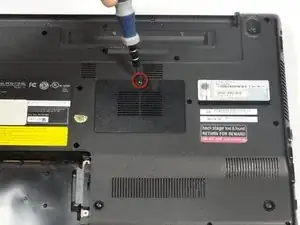

Отверткой Phillips #00 отверните один винт.

Винт не вынимается из крышки блока оперативной памяти.

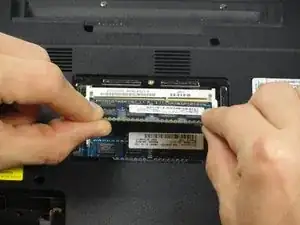

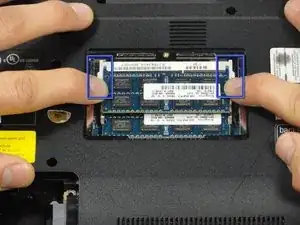

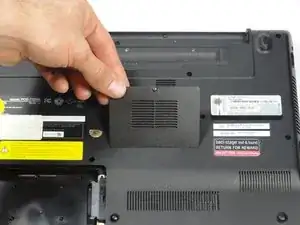

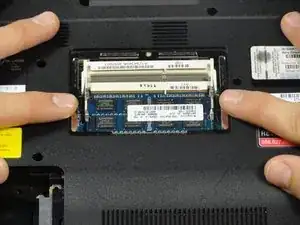

Отведите две фиксирующие скобы в стороны от центра модуля оперативной памяти.

Оперативная память издаст щелчок, и планка поднимется для удобства извлечения.

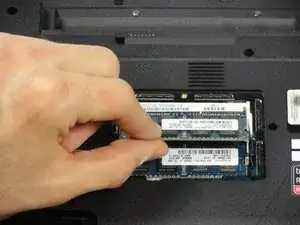

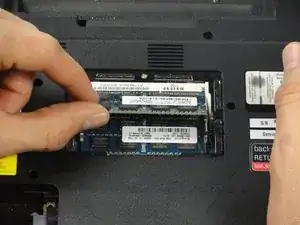

Выньте планку оперативной памяти из её разъёма.

Чтобы удалить вторую планку оперативной памяти, повторите шаги шесть и семь.

При установке оперативной памяти убедитесь, что планки надежно зафиксированы, иначе компьютер их не определит.

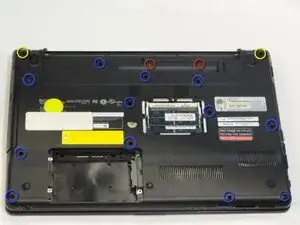

Отверткой Phillips #00 снимите следующие 16 винтов, закрепляющих заднюю крышку:

Два винта 3,8 мм

Два винта 8,9 мм

Двенадцать винтов 7,75 мм

Убедитесь, что все винты удалены.

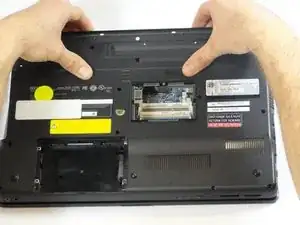

Используя обе руки, отделите заднюю крышку, поднимая с задней части и обходя периметр, чтобы освободить защёлки.

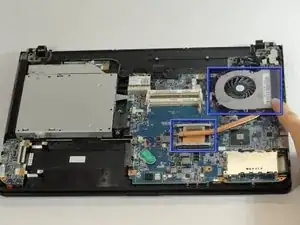

Найдите вентилятор и узел крепления к процессору.

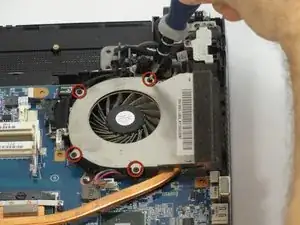

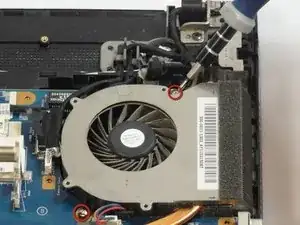

Отверткой Phillips #00 отвинтите четыре верхних винта вентилятора по 3,88 мм.

Отвинтите два винта 5,7 мм, расположенные у основания вентилятора, используя отвертку Phillips #00.

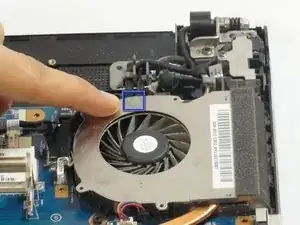

Оттяните ленту, расположенную со стороны вентилятора.

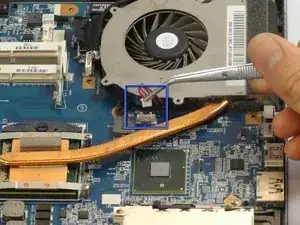

Уберите проводное соединение между вентилятором и медной пластиной с помощью металлических пинцетов.

Не тяните провода напрямую, иначе будет повреждена связь между вентилятором и ноутбуком.

Отверткой Phillips #00 снимите четыре винта 5,65 мм в углах процессора.

Теперь можно отсоединить вентилятор от процессора.

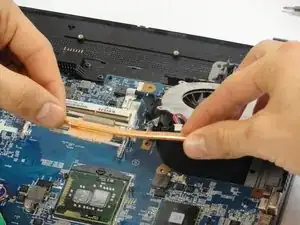

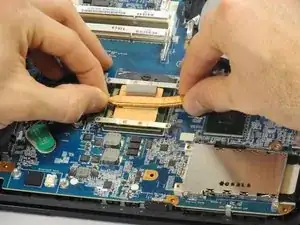

Расположите большие и указательные пальцы рядом с процессором и приподнимите медную пластину, одновременно слегка прижимая материнскую плату остальными пальцами.

Если между процессором и креплением вентилятора присутствует термопаста, потребуется увеличить усилие для отсоединения вентилятора.
