Замена материнской платы Sony Vaio VPC-Y2190X

Переверните ноутбук так, чтобы нижняя часть была сверху.

Переместите переключатель «Lock» вправо.

Сдвиньте и удерживайте переключатель «Release» влево.

Удерживая переключатель «Release», приподнимите край батареи.

Поднимите батарею вверх и извлеките её из ноутбука.

Используя отвертку #0PH, выкрутите три винта 4.80 мм на задней панели устройства.

Винты удерживаются в панели шайбами, они не выпадут после отворачивания.

Снимите панель.

С помощью отвертки #0PH выкрутите четыре винта 3.61 мм.

Осторожно приподнимите жёсткий диск.

Снимите жёсткий диск, потянув его влево.

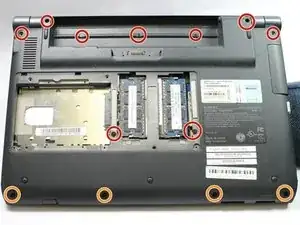

Снимите все девять винтов 5.63 мм с помощью отвертки #0PH.

Снимите четыре винта 8.62 мм с помощью отвертки #0PH.

Переверните Vaio так, чтобы клавиатура была обращена вверх.

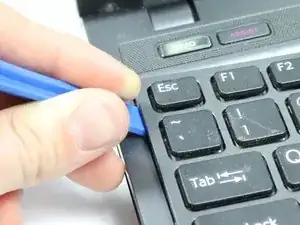

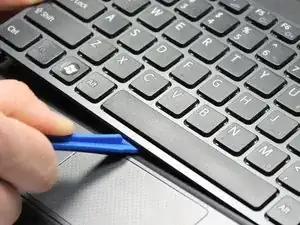

Используйте приспособление для вскрытия iFixit, чтобы приподнять клавиатуру от корпуса, начиная с угла у клавиши ESC.

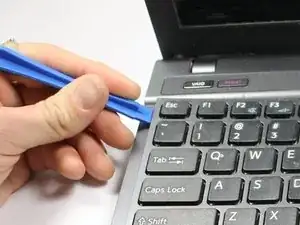

Осторожно проведите приспособлением вдоль края клавиатуры.

Клавиатура соединена с корпусом кабелем, не поднимайте клавиатуру полностью.

Кабель находится под клавиатурой, сразу над тачпадом.

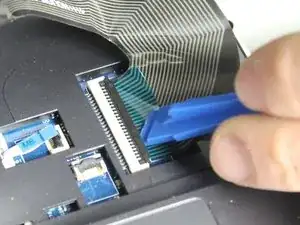

Используйте приспособление для вскрытия iFixit, чтобы перевернуть защёлку вверх и освободить кабель.

Отсоедините кабель от корпуса.

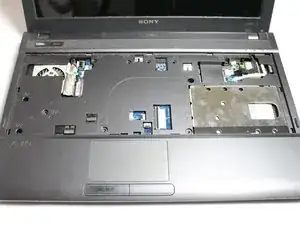

Снимите клавиатуру с корпуса.

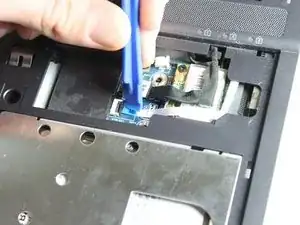

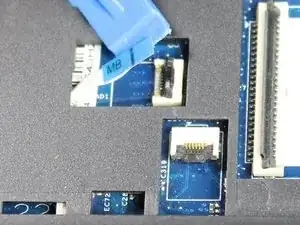

Используйте приспособление для вскрытия iFixit, чтобы приподнять край защёлки от кабеля.

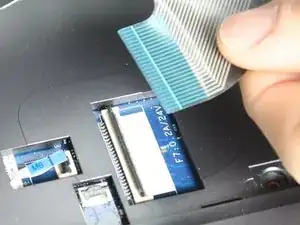

Осторожно оттяните кабель от защёлки.

Повторите первые два шага для второй защёлки, показанной на изображении.

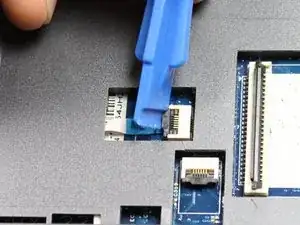

Используйте приспособление для вскрытия iFixit, чтобы отсоединить кабель от материнской платы.

Используйте плоскогубцы с тонкими губками, чтобы вытащить кабель из материнской платы.

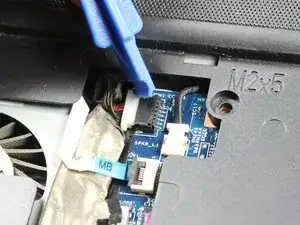

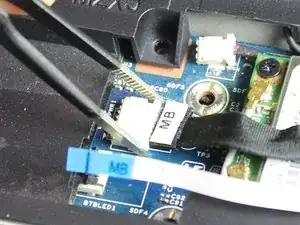

Используйте приспособление для вскрытия iFixit, чтобы перевернуть защёлку вверх и освободить первый кабель.

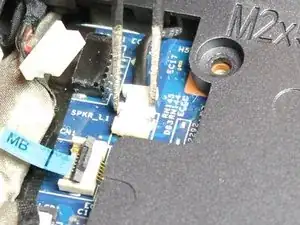

Используйте плоскогубцы с тонкими губками, чтобы вытащить второй кабель из места крепления.

Используйте плоскогубцы с тонкими губками, чтобы отсоединить третий кабель от материнской платы.

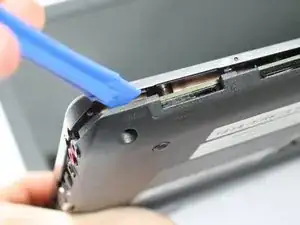

Используйте приспособление для вскрытия iFixit, чтобы приподнять заднюю часть Vaio от корпуса.

Проведите приспособлением по краям корпуса.

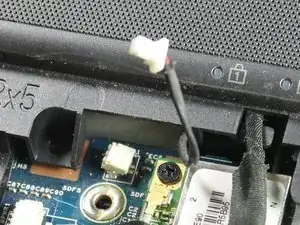

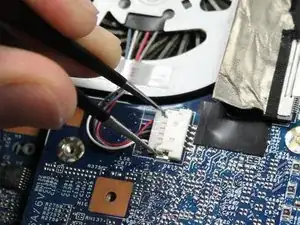

Используйте плоскогубцы с тонкими губками, чтобы вытащить разъём кабеля из материнской платы.

Отодвиньте язычок в сторону, чтобы получить доступ к винту под ним.

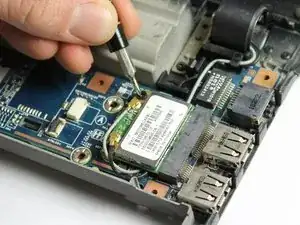

Используйте отвертку #0PH для одного винта 5.63 мм.

Отвёрткой #0PH выкрутите винт 5.63 мм, крепящий материнскую плату к корпусу.

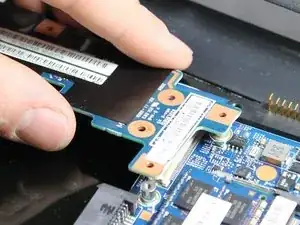

Снимите деталь с материнской платы.

Переверните материнскую плату, чтобы получить доступ к другой стороне.

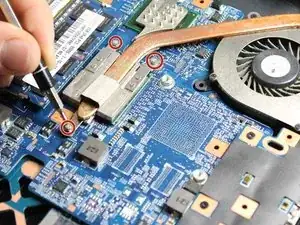

Используйте отвертку #0PH, чтобы выкрутить три винта 3.61 мм, которые удерживают вентилятор на материнской плате.

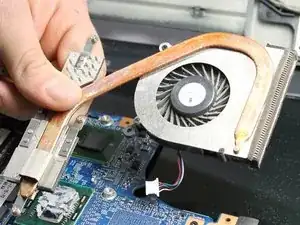

Снимите вентилятор с материнской платы.

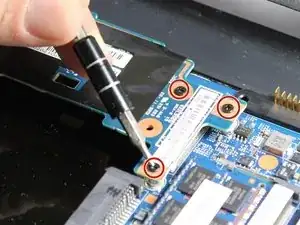

Снимите три винта 5.63 мм с помощью отвертки #0PH.

Снимите материнскую плату.
