Замена дисплея Sony VAIO VPC-EB33FM

Выключите ноутбук, нажав кнопку питания.

Переверните ноутбук на заднюю сторону.

Чтобы освободить аккумулятор, одновременно удерживайте кнопку фиксации и кнопку разблокировки.

Вытащите аккумулятор из выемки, продолжая удерживать кнопку фиксации.

Используйте крестовую отвертку Phillips №00, чтобы удалить два крепежных винта крышки длиной 7,8 мм в нижних углах панели.

Зацепите выемку внизу панели пальцем/ногтем и поднимите панель.

Возможно, потребуется использовать другую руку для безопасного снятия панели.

Для этого шага также можно использовать лопатку из пластика.

Уберите два оставшихся винта длиной 7,8 мм крестовой отверткой Phillips №00.

Возьмите язычок между большим и указательным пальцем.

Держите жёсткий диск горизонтально другой рукой.

Сдвиньте жёсткий диск влево с помощью пластикового язычка, чтобы отсоединить его от ноутбука.

Чтобы не повредить разъём на жёстком диске или ноутбуке, выполняйте эту операцию медленно и аккуратно.

Продолжая держать пластиковый язычок, поднимите правую сторону жёсткого диска под углом 45º.

Вытяните жёсткий диск.

Если необходимо снять кронштейн с жёсткого диска, выполните следующие шаги:

Удалите два винта длиной 3,7 мм по бокам кронштейна крестовой отверткой Phillips №00.

Снимите кронштейн с жёсткого диска.

Удалите один винт крестовой отверткой Phillips №00.

Винт нельзя полностью вытащить из крышки отсека оперативной памяти.

Отведите две фиксирующие защёлки от центра модуля оперативной памяти.

Модуль памяти издаст щелчок и поднимется для удобства извлечения.

Выньте модуль оперативной памяти из разъёма.

Чтобы вынуть второй модуль, повторите шаги шесть и семь.

При установке оперативной памяти убедитесь, что модули плотно вставлены, иначе компьютер не распознает их.

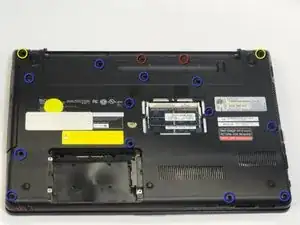

С помощью крестовой отвертки Phillips №00 удалите следующие винты, крепящие заднюю крышку :

Два винта 3,8 мм

Два винта 8,9 мм

Двенадцать винтов 7,75 мм

Убедитесь, что все винты удалены.

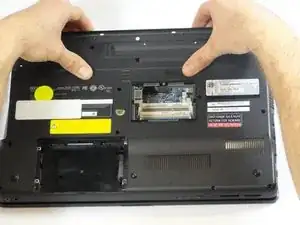

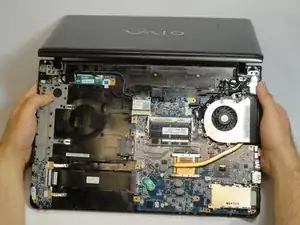

Снимайте заднюю крышку обеими руками, поднимая сзади и обходя по периметру, чтобы освободить защёлки.

Для снятия клавиатуры может потребоваться помощь второго человека.

При снятии задней крышки также удаляется винт, крепящий оптический привод к ноутбуку. Это означает, что оптический привод готов к извлечению.

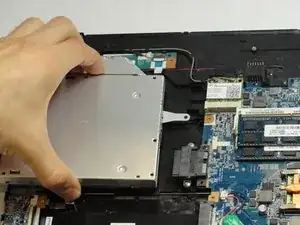

Извлеките оптический привод, выдвинув его.

После удаления оптического привода найдите кнопку выброса клавиатуры и нажмите на неё, пока не услышите щелчок.

Когда вы услышите этот звук, значит часть клавиатуры была выброшена.

Переверните ноутбук лицевой стороной вверх и распахните его так, чтобы клавиатура была полностью видна.

Найдите область, откуда была выброшена часть клавиатуры.

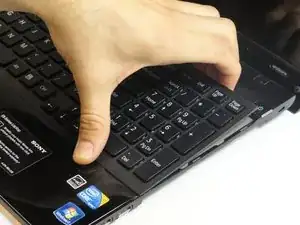

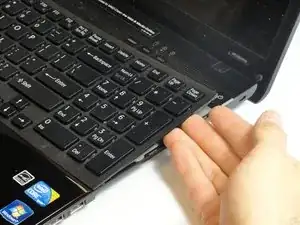

Начните поддевать клавиатуру руками.

Будьте осторожны, чтобы не сломать защёлки, которыми клавиатура крепится к ноутбуку.

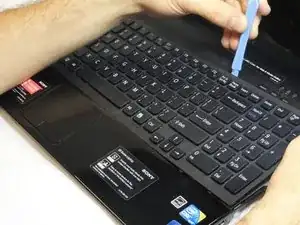

Если удалить клавиатуру руками трудно, используйте пластиковый инструмент для открытия.

Оставайтесь осторожны, чтобы не повредить защёлки.

Продолжайте по периметру клавиатуры, пока не сможете полностью отделить её от ноутбука.

Не вытягивайте клавиатуру сразу из ноутбука. Между клавиатурой и ноутбуком всё ещё есть крепление.

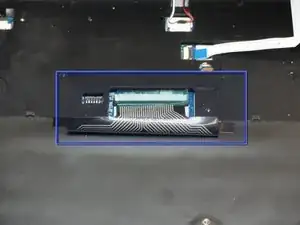

Положите клавиатуру лицевой стороной вниз и найдите зелёную липкую ленту и разъём ленточного кабеля.

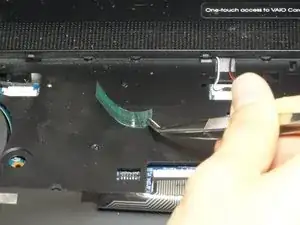

С помощью металлического пинцета удалите только зелёный стикер.

Поместите стикер в любое место так, чтобы впоследствии Вы не забыли использовать его при установке клавиатуры.

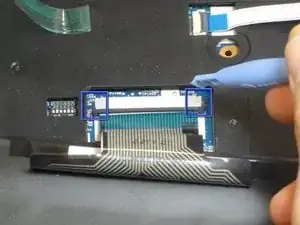

Найдите чёрные фиксирующие защёлки.

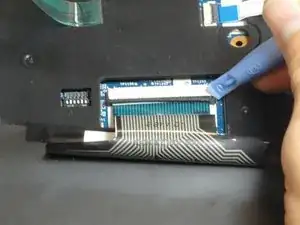

С помощью пластикового монтажного инструмента выдвиньте фиксирующие защёлки наружу.

Фиксаторы не снимутся полностью.

Прикосновение к разъёму ленточного кабеля безопасно.

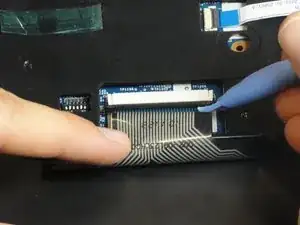

Поднимите фиксирующие защёлки пластиковым инструментом под углом, чтобы можно было вытащить разъём ленточного кабеля.

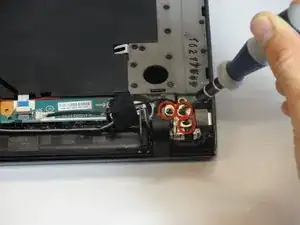

Используйте отвертку Phillips #1, чтобы выкрутить три винта 8,88 мм, крепящие металлический петлевой элемент в углу ноутбука.

Повторите для трёх винтов в противоположном углу.

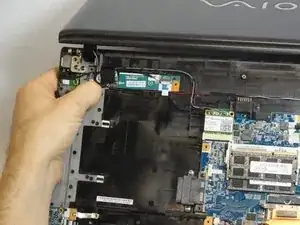

Поднимите металлические петли в каждом углу до угла 90°.

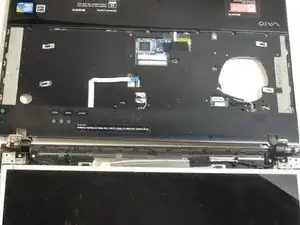

Осторожно выдвиньте основание и разместите его лицевой стороной клавиатуры вверх под экраном.

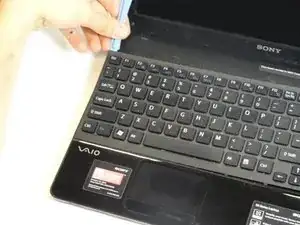

С помощью лопатки (spudger) снимите пластиковые накладки в четырёх углах дисплея.

Если накладки снимаются впервые, они закреплены клеем. Может потребоваться некоторое усилие.

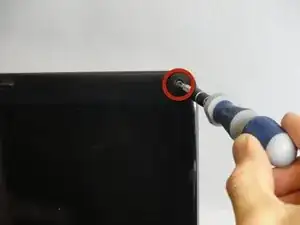

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 5,75 мм под пластиковыми накладками.

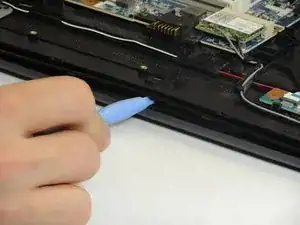

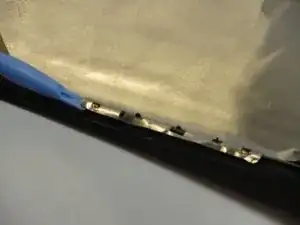

Используйте пластиковый монтажный инструмент, чтобы разъединить переднюю пластиковую панель, поддев инструмент вдоль шва.

Переверните ноутбук на другую сторону. Если передняя панель всё ещё держится, продолжайте использовать пластиковый инструмент для разделения.

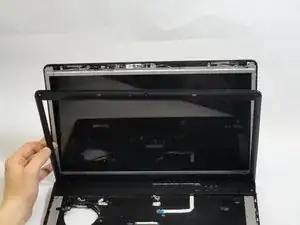

Аккуратно поднимите дисплей. Полностью отсоедините переднюю пластиковую панель.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 5,65 мм в каждом нижнем углу дисплея.

Не тяните слишком сильно, чтобы не повредить соединения.

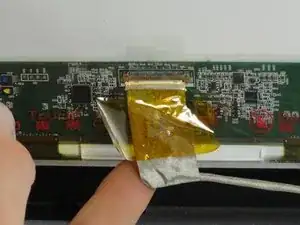

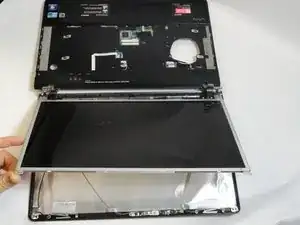

Осторожно поднимите и потяните ЖК-экран вверх. На задней стороне экрана прикреплён разъём, зафиксированный жёлтой лентой.

Держите серебристую планку под жёлтой лентой, потяните вверх и отсоедините провод.

Отложите ЖК-экран в сторону.

Схватитесь за чёрный пластиковый шарнир и вытяните его полностью.

Повторите для другой стороны.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 3,15 мм в верхней части дисплея.

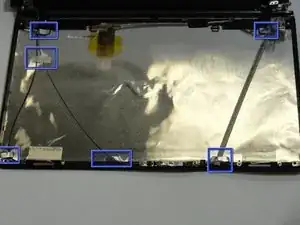

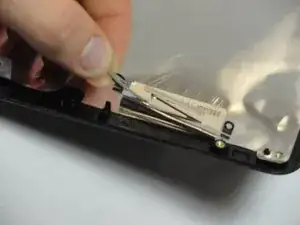

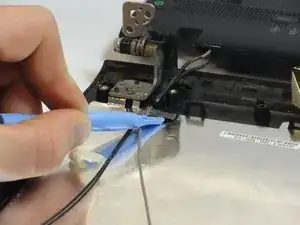

С помощью пластиковой лопатки аккуратно отогните все металлические клапаны в начале и в конце проводов.

Снимите ленту, удерживающую тонкий чёрный и серый провод.

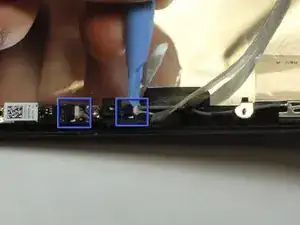

С помощью пластикового монтажного инструмента ослабьте и снимите два разъёма на верхнем конце провода с толстой серебристой оплёткой.

Для снятия разъёмов также можно использовать металлический пинцет.

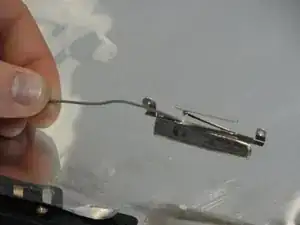

Аккуратно вытащите веб-камеру, чтобы снять её.

Отогните металлический клапан под веб-камерой с помощью пластикового монтажного инструмента.

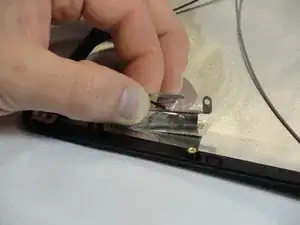

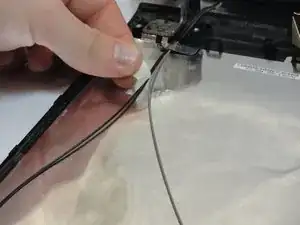

Оттяните серебристую ленту, прикрепляющую серый провод.

Оттяните серебристую ленту, прикрепляющую чёрный провод.

Снимите нижнюю крышку.

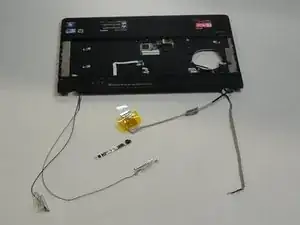

Ноутбук теперь полностью отделён от дисплея.
