Замена трекпада Sony Vaio VPCCW17FX

Переверните ноутбук и расположите его, как показано.

Снимите аккумулятор, сжав две фиксаторы в направлении к центру.

Затем поднимите аккумулятор, чтобы извлечь его.

Отверткой Phillips №00 отвинтите двадцать два винта 5,6 мм на задней панели ноутбука.

Обязательно удалите все винты, включая те, которые обычно скрыты под аккумулятором.

Теперь снимите маленькие крышки с задней панели корпуса.

Отверткой Phillips №00 отвинтите три винта 5,6 мм, крепящие крышки (один винт на крышке оперативной памяти [в центре] и два винта на крышке жесткого диска [внизу справа]).

Затем поднимите и снимите эти крышки, как показано на третьем изображении.

Извлеките жесткий диск.

Отверткой Phillips №00 отвинтите два оставшихся винта 4,9 мм, удерживающие жесткий диск на месте.

Затем приподнимите и вытяните наружу, чтобы освободить жесткий диск из разъёма.

Схватите чёрную защёлку пальцами и осторожно потяните вверх за ленту кабеля, чтобы отсоединить её от материнской платы.

После удаления всех необходимых винтов аккуратно приподнимите заднюю крышку и снимите её.

Схватите боковую часть привода DVD/CD и аккуратно вытащите его из разъёма, отсоединив от материнской платы.

Пальцами схватите три разъёма ленточных кабелей (на фотографиях) и осторожно потяните их, чтобы отсоединить от материнской платы.

Повторите предыдущий шаг для двух оставшихся ленточных кабелей (один находится рядом с вентилятором, другой — у DVD/CD-привода).

Для ленточного кабеля, расположенного рядом с вентилятором, схватите чёрную защёлку пальцами и осторожно, но уверенно, потяните вверх за кабель, чтобы отсоединить его от материнской платы.

Отверткой Phillips №00 удалите три винта 4,9 мм, показанные здесь.

Затем пальцами приподнимите этот металлический элемент и снимите его с материнской платы.

Отверткой Phillips №00 отвинтите два винта 4,9 мм, показанные здесь.

Затем снимите металлическую крышку, чтобы получить доступ к карте Bluetooth.

Осторожно подденьте плоским концом медиатора край карты Bluetooth. Легко поддерните этот край, чтобы освободить карту от материнской платы. (Смотрите третье изображение)

Осторожно приподнимите теперь свободную материнскую плату.

Отсоедините два ленточных кабеля, которые соединяют материнскую плату с клавиатурой. Для этого пальцами аккуратно потяните за кабели, пока они не отсоединятся.

Найдите вентилятор (в правом верхнем углу компьютера).

Отверткой Phillips №00 отвинтите шесть винтов 2,7 мм, которые крепят вентилятор к материнской плате.

Этот шаг можно пропустить, если вы просто снимаете вентилятор для доступа к другой части устройства (например, к материнской плате).

Отвёрткой по японскому промышленному стандарту №00 отвинтите четыре винта 3,7 мм, расположенные на корпусе вентилятора.

Пальцами схватите белую защёлку и крепко, но аккуратно потяните вверх за провод, чтобы отсоединить его от материнской платы.

После снятия материнской платы вы сможете найти трекпад, который расположен по центру в нижней части задней панели компьютера.

Со стороны задней панели трекпад можно определить по единственному ленточному кабелю (показан на фото).

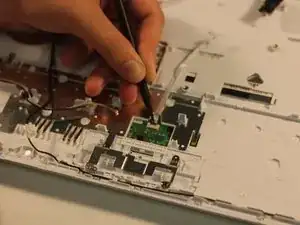

Острым концом медиатора приподнимите чёрную защёлку, удерживающую ленточный кабель.

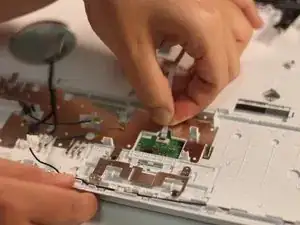

Схватите ленточный кабель пальцами. Легко потяните за кабель, пока он не освободится.
