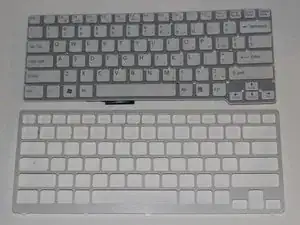

Замена клавиатуры Sony Vaio VPCCW17FX

Переверните ноутбук и расположите его, как показано.

Снимите аккумулятор, сжав две фиксирующие защёлки к центру.

Затем поднимите аккумулятор и выньте его.

Отвёрткой Phillips #00 отвинтите двадцать два винта 5,6 мм на задней панели ноутбука.

Обязательно снимите все винты, включая те, которые обычно закрыты аккумулятором.

Теперь снимите небольшие крышки с задней части корпуса.

Отвёрткой Phillips #00 отвинтите три винта 5,6 мм, удерживающие крышки (один винт на крышке оперативной памяти [по центру] и два винта на крышке жёсткого диска [внизу справа]).

Затем поднимите и снимите эти крышки, как показано на третьем изображении.

Извлеките жёсткий диск.

Отвёрткой Phillips #00 отвинтите два оставшихся винта 4,9 мм, удерживающих жёсткий диск.

Затем поднимите и потяните наружу, чтобы отсоединить жёсткий диск от разъёма.

Ухватитесь пальцами за чёрную защёлку и слегка потяните вверх за ленточный кабель, чтобы отсоединить его от материнской платы.

После удаления всех необходимых винтов аккуратно приподнимите заднюю крышку и снимите её.

Найдите вентилятор (в правом верхнем углу компьютера).

Отвёрткой Phillips #00 отвинтите шесть винтов 2,7 мм, которые крепят вентилятор к материнской плате.

Этот шаг можно пропустить, если вы просто снимаете вентилятор для доступа к другой части устройства (например, к материнской плате).

Отвёрткой по японскому промышленному стандарту #00 отвинтите четыре винта 3,7 мм, расположенные на кожухе вентилятора.

Ухватитесь пальцами за белую защёлку и крепко, но аккуратно потяните вверх за провод, чтобы отключить его от материнской платы.

Ухватитесь рукой за боковую часть привода DVD/CD и аккуратно вытяните его из разъёма, отключив от материнской платы.

Пальцами захватите три ленточных разъёма (на фотографиях) и аккуратно потяните их, чтобы отсоединить от материнской платы.

Повторите предыдущий шаг для двух оставшихся ленточных кабелей (один расположен у вентилятора, другой — у CD/DVD-привода).

Для ленточного кабеля, расположенного рядом с вентилятором, захватите пальцами чёрную защёлку и аккуратно, но решительно потяните вверх за кабель, чтобы отсоединить его от материнской платы.

Отвёрткой Phillips #00 удалите три винта 4,9 мм, изображённые здесь.

Затем пальцами поднимите этот металлический элемент и снимите его с материнской платы.

Отвёрткой Phillips #00 отвинтите два винта 4,9 мм, изображённые здесь.

Затем снимите металлическую крышку, чтобы получить доступ к Bluetooth-карте.

Аккуратно подденьте плоским концом приспособления под край Bluetooth-карты. Затем слегка подденьте этот край, чтобы освободить карту от материнской платы. (Смотрите третье изображение)

Осторожно приподнимите теперь свободную материнскую плату.

Отсоедините два ленточных кабеля, которые соединяют материнскую плату с клавиатурой. Для этого пальцами аккуратно потяните за кабели, пока они не отсоединятся.

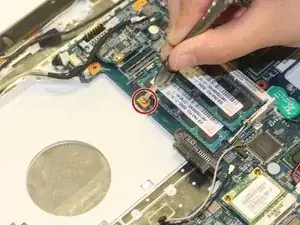

Отвёрткой Phillips #00 удалите один винт 3,7 мм, который крепит клавиатуру к ноутбуку.

Возможно, вы уже удалили этот винт при отвинчивании других винтов материнской платы. В этом случае переходите к следующим шагам.

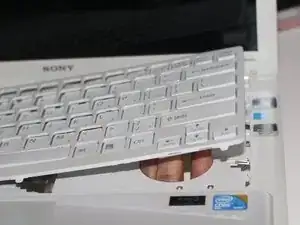

Рукой слегка надавите на нижнюю часть клавиатуры через два серебристых отверстия в рамке компьютера.

Это освободит клавиатуру от корпуса.
