Замена вентилятора Sony Vaio VPCCW17FX

Переверните ноутбук и расположите его, как показано.

Снимите аккумулятор, сжав две фиксирующие защёлки к центру.

Затем поднимите аккумулятор, чтобы извлечь его.

Используя крестовую отвёртку Phillips №00, вывинтите двадцать два винта длиной 5,6 мм с задней панели ноутбука.

Обязательно удалите все винты, включая те, которые обычно скрыты под аккумулятором.

Теперь снимите маленькие крышки с задней части корпуса.

Используя крестовую отвёртку Phillips №00, выкрутите три винта длиной 5,6 мм из крышек (один винт на крышке оперативной памяти [в центре] и два винта на крышке жёсткого диска [внизу справа]).

Затем поднимите и снимите эти крышки, как показано на третьем изображении.

Извлеките жёсткий диск.

Используя крестовую отвёртку Phillips №00, вывинтите два оставшихся винта длиной 4,9 мм, удерживающих жёсткий диск на месте.

Далее поднимите и потяните наружу, чтобы освободить жёсткий диск из разъёма.

Захватите чёрную язычок пальцами и слегка потяните вверх за ленточный кабель, чтобы отсоединить его от материнской платы.

После удаления всех необходимых винтов аккуратно поднимите заднюю крышку и снимите её.

Найдите вентилятор (в правом верхнем углу компьютера).

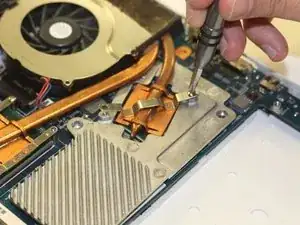

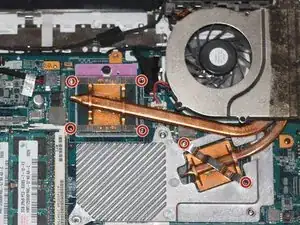

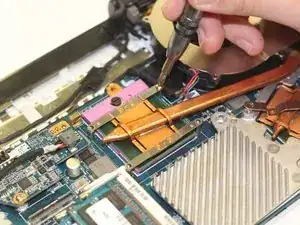

Используя крестовую отвёртку Phillips №00, выкрутите шесть винтов длиной 2,7 мм, которые крепят вентилятор к материнской плате.

Этот шаг можно пропустить, если вы просто снимаете вентилятор, чтобы получить доступ к другой части устройства (например, к материнской плате).

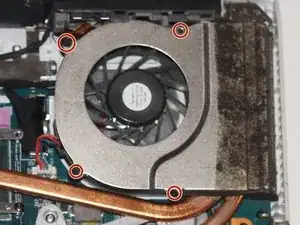

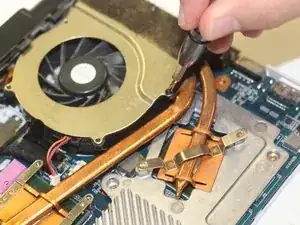

Используя отвёртку по японскому промышленному стандарту №00, выкрутите четыре винта длиной 3,7 мм, расположенных на корпусе вентилятора.

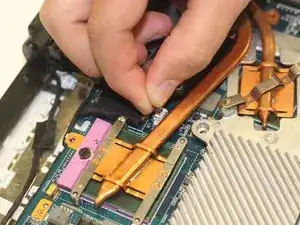

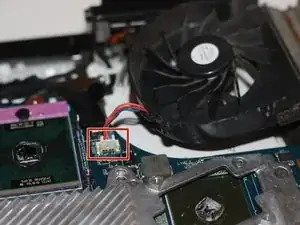

Захватите белый язычок пальцами и крепко, но аккуратно потяните вверх за провод, чтобы отключить его от материнской платы.
