Замена экрана HP Pavillion dm4t-2100

Выключите компьютер.

Выключение компьютера удержанием кнопки питания может повредить устройство.

Переверните компьютер так, чтобы основание было направлено вверх.

Сдвиньте защёлку рядом с иконкой батареи, пока батарея не приподнимется.

Оттяните батарею от компьютера, пока она полностью не отсоединится.

Разместите компьютер так, чтобы передняя часть была обращена к Вам.

Снимите два винта Phillips #1 длиной 5 мм.

Сдвиньте крышку отсека жёсткого диска в сторону пустого места для батареи и снимите её.

Ослабьте два винта Phillips #1 длиной 5 мм, крепящие пластиковую крышку, пока крышка не станет съёмной.

Сдвиньте крышку в сторону пустого отсека для батареи и снимите её.

Отсоедините кабель жёсткого диска, который подключён.

Поднимите язычок на жёстком диске и извлеките его из компьютера.

Жёсткий диск снят.

Снимите один винт Phillips M2.5x5.0, фиксирующий оптический привод.

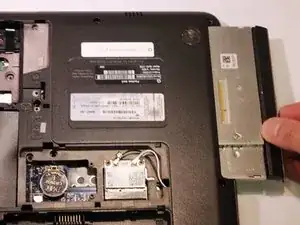

С помощью нейлоновой лопатки толкните оптический привод, пока не сможете схватить его и вытащить полностью.

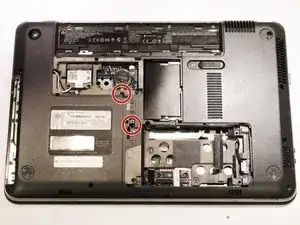

Снимите 2 винта Phillips M2.5x6.5 с задней части компьютера.

Переверните компьютер и откройте экран максимально широко, не ломая его.

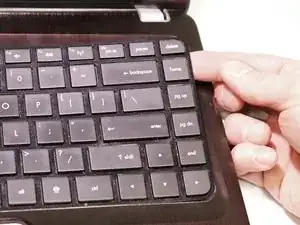

Освободите верхнюю часть клавиатуры, приподняв её, и аккуратно потяните вверх, пока клавиатура полностью не поднимется.

Освободите ZIF-разъём, удерживающий клавиатуру, и снимите клавиатуру.

Переверните компьютер так, чтобы передняя часть была направлена к Вам, и снимите две резиновые ножки рядом с батареей.

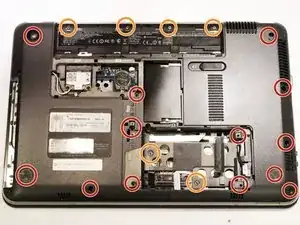

Снимите 13 винтов Phillips M2.5x7.0.

Снимите 6 широкоголовых винтов Phillips M2.0x2.0. (Винты отличаются и маркированы оранжевым цветом)

Переверните компьютер и откройте экран максимально широко, не ломая его.

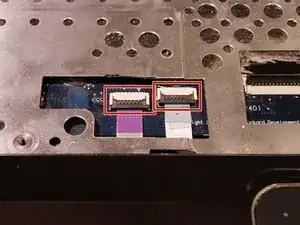

Отсоедините 2 ZIF-разъёма, где подключены кабель тачпада и считыватель отпечатков.

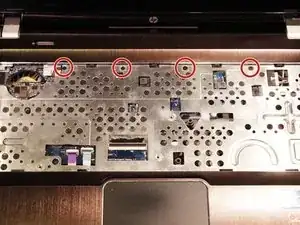

Снимите 4 винта Phillips M2.0x4.0 возле верхней части области клавиатуры.

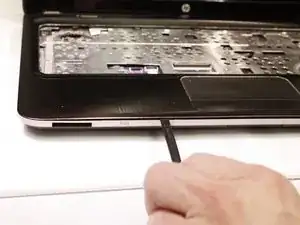

Поднимите верхнюю крышку от основания и отсоедините ZIF-разъём, к которому подключена кнопка питания.

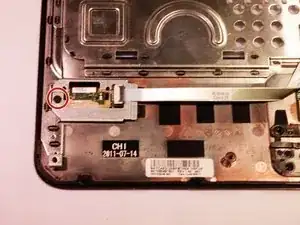

Переверните верхнюю крышку и снимите один винт Phillips #1 длиной 3 мм.

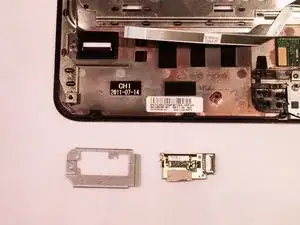

Отсоедините ZIF-разъём на модуле считывателя отпечатков и снимите плату считывателя отпечатков.

Отключите кабель панели дисплея от материнской платы стебля.

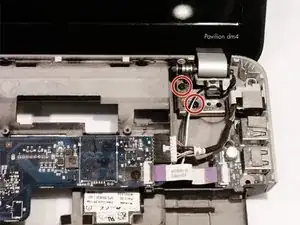

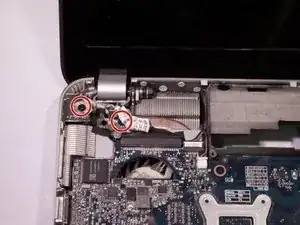

Снимите четыре чёрных винта Phillips #1 длиной 6,5 мм, затем снимите дисплей.

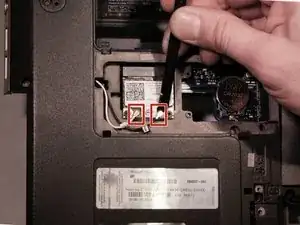

Переверните компьютер, чтобы получить доступ к антеннам беспроводной связи, расположенным на нижней части устройства.

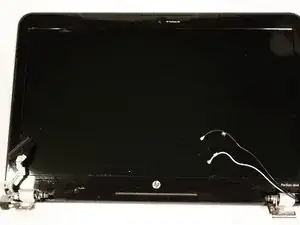

Полностью отключите экран.

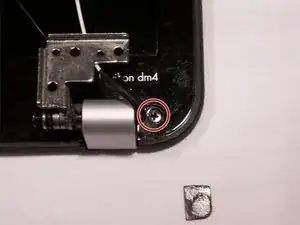

Снимите каждую пластиковую накладку (2), закрывающую винты, расположенные рядом с металлическим шарниром, соединяющим экран с корпусом.

Снимите два винта Phillips #1 длиной 5 мм.

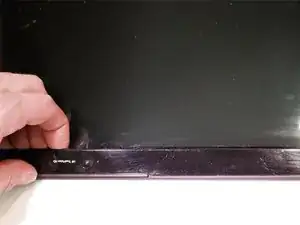

Осторожно слегка согните внутренний край верхней, боковых и нижней частей дисплея, пока рамка не отсоединится.

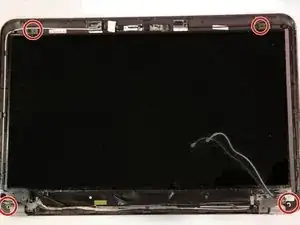

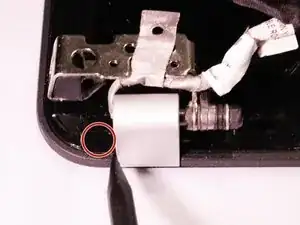

Снимите два винта Phillips #1 длиной 3,5 мм и два винта Phillips #1 длиной 2,5 мм.

Отключите кабель панели по нижнему краю.

Теперь панель экрана можно снять.
