Замена сканера отпечатков пальцев HP Pavilion dm4t-2100

Выключите компьютер.

Принудительное выключение удержанием кнопки питания может повредить компьютер.

Переверните компьютер дном вверх так, чтобы основание было обращено кверху.

Сдвиньте защёлку рядом со значком батареи, пока батарея не приподнимется.

Оттяните батарею от компьютера, пока она полностью не отсоединится.

Разместите компьютер так, чтобы его передняя часть была обращена к Вам.

Снимите две винта Phillips #1 длиной 5 мм.

Сдвиньте крышку отсека жёсткого диска в сторону пустого места для батареи и снимите её.

Ослабьте два винта Phillips #1 длиной 5 мм, фиксирующие пластиковую крышку, до тех пор, пока крышка не станет съёмной.

Сдвиньте крышку в сторону пустого места для батареи и снимите её.

Отключите подключённый кабель жёсткого диска.

Поднимите язычок на жёстком диске и вытащите его из компьютера.

Жёсткий диск извлечён.

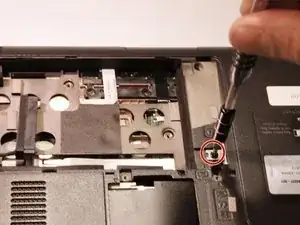

Снимите один винт Phillips #1 длиной 5 мм, фиксирующий оптический привод.

Используя нейлоновую лопатку, толкните оптический привод, пока его не удастся схватить.

Вытащите оптический привод полностью до извлечения.

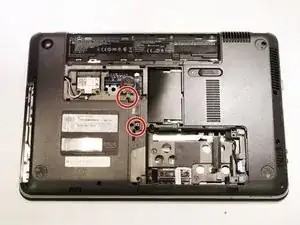

Снимите два винта Phillips #1 длиной 6,5 мм с задней части компьютера.

Иконки клавиатуры рядом с болтами клавиатуры

Переверните компьютер дном вверх так, чтобы передняя часть была обращена к Вам, и снимите две резиновые ножки рядом с батареей.

Организация винтов будет полезна

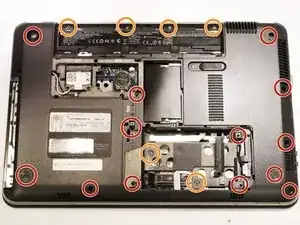

Снимите 13 винтов Phillips M2.0X7.0.

Снимите 6 винтов Phillips M2.0X2.0 с широкими головками.

Переверните компьютер и откройте его как можно шире, не повредив.

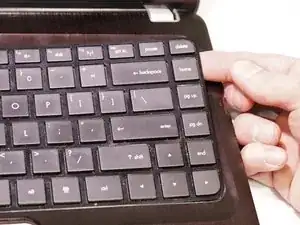

Освободите верхнюю часть клавиатуры, приподняв её и аккуратно подтянув вверх до тех пор, пока клавиатура полностью не приподнимется.

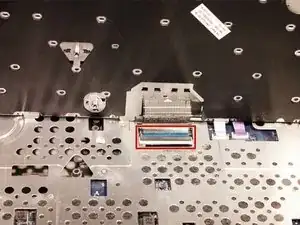

Поднимите пластиковую крышку, чтобы освободить ZIF-разъём, удерживающий клавиатуру. Затем снимите клавиатуру.

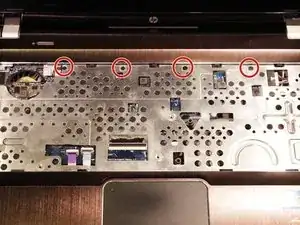

Снимите четыре винта Phillips #0 длиной 4 мм в верхней области под клавиатурой.

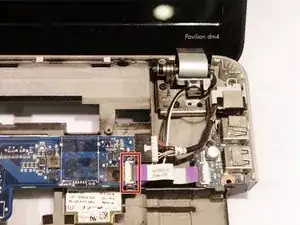

Поднимите верхнюю крышку от основания и освободите ZIF-разъём, к которому подключена кнопка питания. Крышка теперь должна быть снята.

Использование нейлоновой лопатки может быть полезно

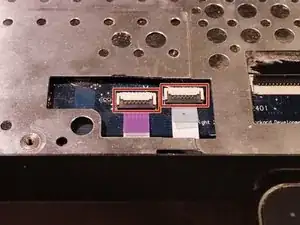

Освободите 2 ZIF-разъёма, к которым подключены кабель тачпада и считыватель отпечатков.

Переверните верхнюю крышку и снимите один винт Phillips #1 длиной 3 мм.

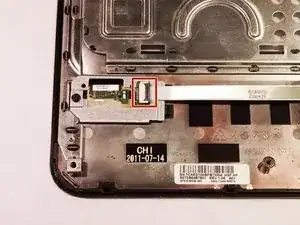

Освободите ZIF-разъём на считывателе отпечатков и снимите его.
