Замена материнской платы HP Pavilion dm4

Найдите фиксатор на нижней стороне компьютера.

Сдвиньте фиксатор, пока не почувствуете, что он освобождает батарею.

Снимите аккумулятор

Выключите устройство, отключите его от источников питания и извлеките аккумулятор.

Удалите два отмеченных винта, чтобы снять крышку модуля памяти.

Удалите два отмеченных винта, чтобы снять крышку отсеков для оборудования.

Удалите два винта, отмеченных на втором изображении, чтобы снять крышку жесткого диска.

Удалите винты (как показано на фото), эти два винта крепят клавиатуру HP.

Используйте плоскую отвертку, чтобы легко освободить отмеченные защёлки клавиатуры.

Поверните устройство в обычное положение и потяните каркас клавиатуры вверх вдоль верхнего ряда клавиш. По верхнему краю расположены четыре выступающих защёлки. Используйте плоскую отвертку или похожий инструмент, чтобы поддеть клавиатуру и отделить её от корпуса.

Найдите и отсоедините фиксирующий кабель и разблокируйте разъёмы кабелей клавиатуры. При поддевании клавиатуры вы будете ощущать сопротивление: небольшая полоса двустороннего скотча размером примерно 2 дюйма на 1/4 дюйма дополнительно удерживает клавиатуру. (В зависимости от возраста ноутбука может потребоваться больше усилий, чтобы разорвать склеивание.)

Выведите кабель клавиатуры и установите новую клавиатуру HP Pavilion DM4.

Теперь, когда мы сняли аккумулятор, крышки и клавиатуру, необходимо снять верхнюю панель корпуса (palmrest).

Переверните ноутбук нижней стороной вверх. Подденьте две задние резиновые ножки небольшой плоской отверткой и снимите два одинаковых винта Philips, находящиеся под ними.

Удалите 11 винтов Philips одинакового размера.

Удалите один короткий винт Philips, крепящий оптический привод, и выдвиньте привод наружу.

Удалите ещё 4 винта Philips другого размера.

Достаньте жесткий диск, потянув за язычок корзины, отсоедините разъём на материнской плате и отложите диск. Удалите все видимые винты со стороны, где находился жесткий диск. Также отключите разъёмы антенных кабелей беспроводного модуля.

Переверните ноутбук в обычное положение, откройте крышку экрана и отключите кабели питания, тачпада и датчика отпечатков пальцев от материнской платы.

Удалите три оставшихся винта, крепящих верхнюю панель корпуса. Используйте медиатор (guitar pick), чтобы отделить верхнюю панель от основания, затем медленно приподнимите панель и найдите кабель кнопки питания. Отсоедините его и отложите панель в сторону.

Удалите два меньших винта Philips, крепящие левый шарнир к корпусу.

Повторите то же для правого шарнира.

Отключите разъём кабеля LCD.

Поднимите сборку и удалите её из корпуса. Готово!

Для снятия материнской платы необходимо извлечь беспроводной модуль.

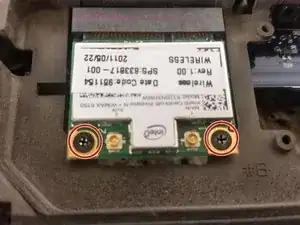

Удалите два винта, фиксирующие беспроводной модуль.

Модуль приподнимется. Выведите его под углом.

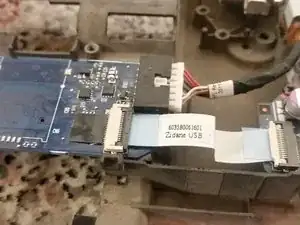

Разблокируйте разъём USB и отключите его.

Это выявит винт, который следует удалить.

Отключите разъём питания DC.

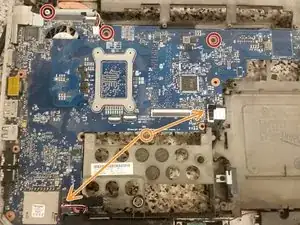

Удалите три винта, крепящие материнскую плату к корпусу.

Отключите два разъёма: динамиков и оптического привода.

Поднимите материнскую плату и извлеките её. Готово!
