Замена блока экрана HP Pavilion DM4

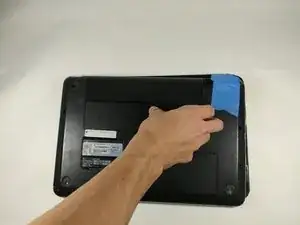

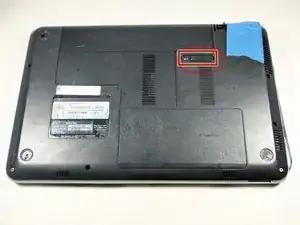

Найдите фиксатор на нижней части компьютера.

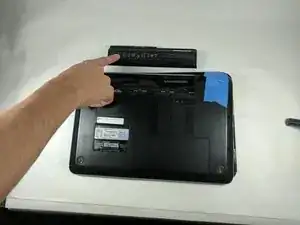

Сдвиньте фиксатор, пока не почувствуете, что аккумулятор отщелкнулся.

Снимите аккумулятор

Выключите устройство, отключите его от источников питания и извлеките аккумулятор.

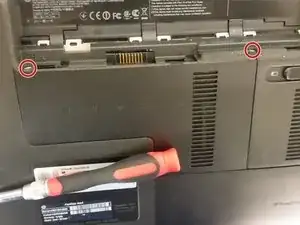

Удалите два выделенных винта, чтобы снять крышку памяти.

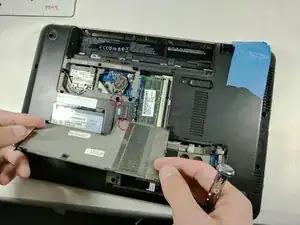

Удалите два выделенных винта, чтобы снять крышку отсеков оборудования.

Второе изображение: удалите два винта, отмеченные на фото, чтобы снять крышку жесткого диска.

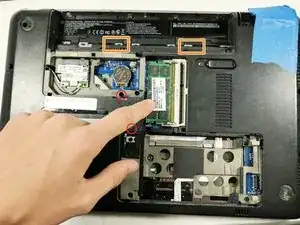

Удалите винты (как показано на фото); эти два винта крепят клавиатуру HP.

Используйте отвертку с плоским шлицем, чтобы легко отжать выделенные защёлки клавиатуры.

Поверните устройство в обычное положение и подтяните рамку клавиатуры вверх вдоль верхнего ряда клавиш. По верхнему краю расположены четыре выступающих защёлки. Используйте плоскую отвертку или похожий инструмент, чтобы поддеть клавиатуру и отжать её от рамки.

Найдите и отсоедините фиксационный кабель и разблокируйте кабели клавиатуры. При поддёве клавиатуры вы почувствуете сопротивление: небольшой двухсторонний скотч размером примерно 2 дюйма на 1/4 дюйма дополнительно удерживает клавиатуру. (В зависимости от возраста ноутбука может потребоваться больше силы, чтобы разорвать склеивающее соединение.)

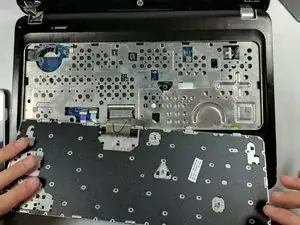

Вытяните кабель клавиатуры и установите новую клавиатуру HP Pavilion DM4.

Поскольку мы сняли аккумулятор, крышки и клавиатуру, теперь нужно снять панель подлокотника.

Переверните ноутбук нижней частью вверх. Подденьте две задние резиновые ножки маленькой плоской отверткой и снимите два одинаковых винта Philips под ними.

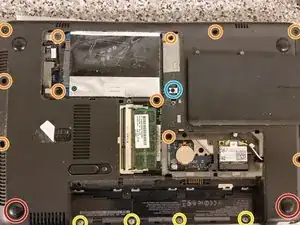

Удалите 11 винтов Philips одинакового размера.

Удалите один более короткий винт Philips, крепящий дисковод, и выдвиньте дисковод.

Удалите ещё 4 винта Philips, отличающиеся по размеру.

Извлеките жесткий диск, потянув за язычок корзины, отсоедините разъём на материнской плате и отложите диск в сторону. Удалите все винты, видимые сзади в месте установки жесткого диска. Также отсоедините разъёмы антенн беспроводной сети.

Поверните ноутбук в нормальное положение, откройте экран и отсоедините кабели питания, тачпада и считывателя отпечатков от материнской платы.

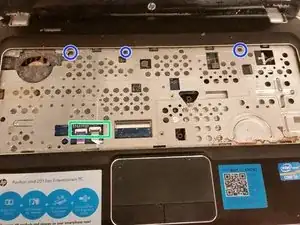

Удалите оставшиеся три винта, удерживающие панель подлокотника. Используйте медиатор, чтобы отделить панель подлокотника от основания, затем медленно поднимите панель, чтобы открыть доступ к кабелю кнопки питания. Отсоедините его и отложите панель подлокотника в сторону.

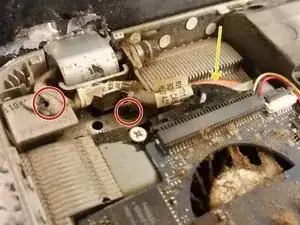

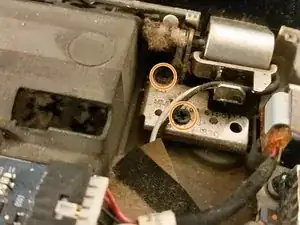

Удалите два меньших винта Philips, крепящих левый шарнир к основанию.

Повторите то же для правого шарнира.

Отсоедините разъём кабеля ЖК-экрана.

Поднимите сборку и снимите её с основания. Готово!
