Замена радиатора HP Pavilion dv1000

Выключите компьютер.

Отключите все внешние устройства и кабели от компьютера.

Переверните ноутбук нижней стороной вверх.

Найдите серый скользящий язычок рядом с чёрной планкой, где расположена батарея.

Сдвиньте серый язычок влево, пока не услышите отчётливый щелчок.

Внутренний край батареи должен подпрыгнуть.

Схватите внутренний край батареи.

Поднимите внутренний край батареи вверх, чтобы отсоединить её от ноутбука.

Сняв батарею, найдите крышку доступа к жёсткому диску.

Определите два винта, крепящие крышку доступа к жёсткому диску.

Удалите указанные винты крестовой отвёрткой размера #00.

Поднимите левый край крышки и сдвиньте её вправо, чтобы отделить крышку доступа к жёсткому диску от ноутбука.

В этом конкретном ноутбуке жёсткого диска нет — у вашего он будет.

Найдите пластиковый язычок, расположенный слева от жёсткого диска.

Возьмитесь за язычок, аккуратно поднимите вверх и сдвиньте влево, чтобы извлечь жёсткий диск из ноутбука.

Если вы собираетесь заменить жёсткий диск на другой, на корпусе диска прикручен металлический кронштейн. Открутите кронштейн от старого диска и прикрутите его к новому диску перед установкой в ноутбук.

Найдите крышку доступа к оперативной памяти на нижней стороне ноутбука.

Найдите два винта, удерживающие крышку доступа к оперативной памяти.

Открутите два винта крестовой отвёрткой размера 00.

Примечание: винты не отделяются от крышки.

Поднимите сторону крышки доступа к оперативной памяти со стороны винтов, чтобы снять её.

Аккуратно разожмите металлические фиксаторы, расположенные по обеим сторонам планки оперативной памяти.

Планка оперативной памяти должна наклониться вверх.

Аккуратно поднимите планку оперативной памяти и извлеките её из разъёма.

Повторите предыдущие два шага для оставшейся планки оперативной памяти.

Найдите небольшую панель ниже панели, которую вы только что сняли.

Ослабьте один винт посередине крестовой отвёрткой #00. Опять же, винт не выпадет из панели при ослаблении.

Поднимите панель вверх и выньте её из паза, чтобы снять.

Определите два разъёма в верхней части модуля Bluetooth.

С помощью пальцев аккуратно потяните вверх за белую клипсу, пока она не освободится.

Снимите чёрную клипсу таким же образом, как белую.

Найдите две защёлки по обе стороны модуля Bluetooth.

Используя пальцы, нажмите защёлки наружу, отводя их от модуля, пока модуль не приподнимется.

Аккуратно возьмите модуль за верхнюю часть и вытяните его вверх и наружу из разъёма.

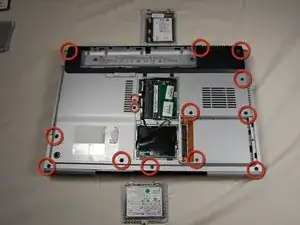

Удалите и отложите в сторону все выделенные винты на первой фотографии, используя крестовую отвёртку #00.

Удалите и отдельно отложите все выделенные винты на второй фотографии, используя крестовую отвёртку #00.

Внимание: осталось ещё два винта для снятия, поэтому пока не пытайтесь снять заднюю крышку.

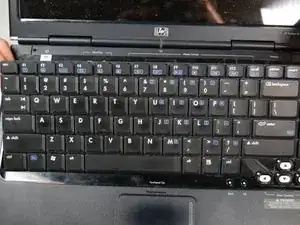

Поверните ноутбук в рабочее положение и откройте его, чтобы получить доступ к клавиатуре.

Клавиатура должна легко приподниматься и выходить, но будьте осторожны, так как она подключена к компьютеру ленточным кабелем.

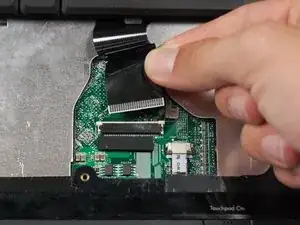

Нажмите две белые защёлки вперёд и выньте ленту из клипсы.

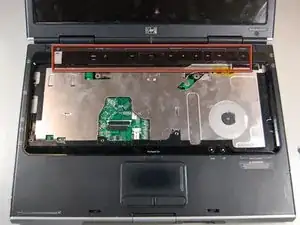

Найдите медиакнопки. Это чёрная полоса прямо над местом, где была клавиатура.

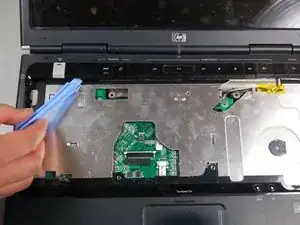

С помощью лопатки аккуратно подденьте медиакнопки.

Если вы почувствуете сопротивление, остановитесь и проверьте, удалили ли вы все винты из отсека для батареи.

Отверните два винта рядом с левым шарниром монитора крестовой отвёрткой #00.

Держите эти винты отдельно от остальных винтов, которые вы уже сняли.

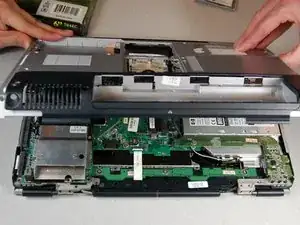

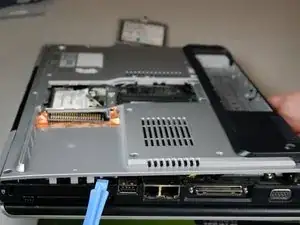

С помощью лопатки ослабьте корпус за аккумулятором и по двум сторонам.

Корпус должен легко подниматься вверх и наружу в вашу сторону, если вы стоите лицом к отсеку аккумулятора.

Убедитесь, что шнур, прикреплённый к кабелю Bluetooth, не заправлен через корпус при попытке снять его.

Если вы почувствуете сопротивление, остановитесь. Не применяйте силу. Вернитесь к предыдущим шагам и убедитесь, что вы всё ослабили.

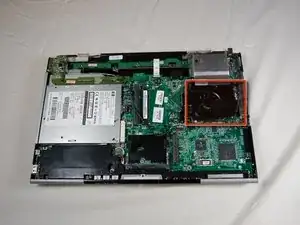

Сняв заднюю крышку, найдите вентилятор.

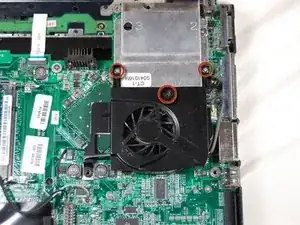

Отверните выделенные винты крестовой отвёрткой #00.

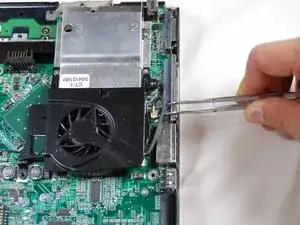

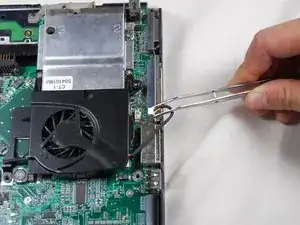

После снятия винта с помощью пинцета отсоедините провод, соединяющий вентилятор с платой. Не тяните вентилятор сразу, это может повредить вентилятор и/или компьютер.

Сожмите белую пластиковую часть провода, подключённую к компьютеру, и аккуратно потяните. Это отсоединит вентилятор от компьютера.

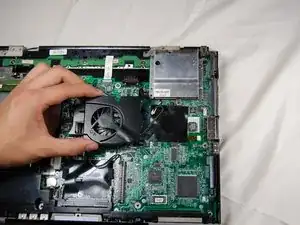

После удаления провода вентилятор должен легко подняться с платы.

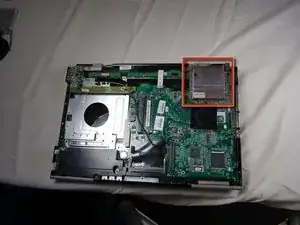

После снятия вентилятора найдите радиатор. Радиатор — это серебристый блок над местом, где раньше был вентилятор.

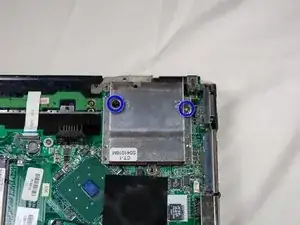

Отверните два выделенных винта крестовой отвёрткой #00.

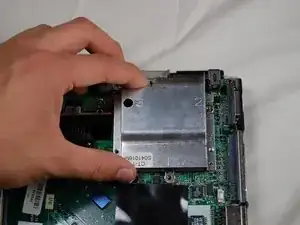

После снятия винтов аккуратно поднимите радиатор и отведите его от компьютера.
