Замена экрана Acer Aspire ES1-711-P1UV
Данное руководство проведет вас через шаги по замене экрана вашего Acer Aspire ES1-711-P1UV. Экран может потребоваться заменить, если возникают проблемы с отображением изображений.
Шаг 1
Поместите ноутбук лицом вниз на ровную, чистую поверхность.
Удалите все двадцать семь винтов по 7 мм на задней панели ноутбука с помощью отвёртки Phillips #0. Винты обведены красным на диаграмме.
Шаг 2
Используйте открывающий инструмент iFixit, чтобы приоткрыть четыре угла задней панели ноутбука. Возможно, вам придется использовать руки, чтобы полностью снять крышку.
Убедитесь, что давление при снятии задней панели распределено ровно.
Шаг 3
Удалите два винта по 5 мм, расположенные по обе стороны от батареи.
Шаг 4
Отключите цветные соединители проводов от материнской платы. Для этого потяните за провода, чтобы отсоединить кабель и удалить батарею.
Шаг 5

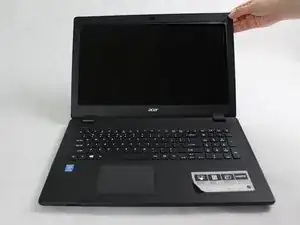

Поместите ноутбук на ровную поверхность и откройте его, чтобы увидеть экран.

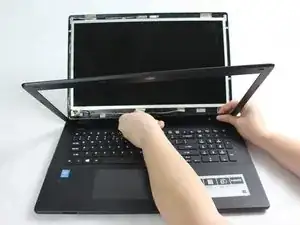

С помощью пальцев или пластикового открывающего инструмента приподнимите рамку, удерживающую экран на месте.
Шаг 6

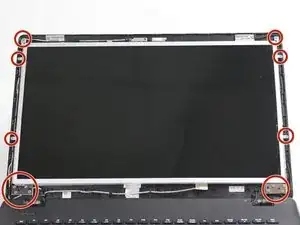

С помощью отвёртки Phillips #0 удалите четырнадцать винтов по 5 мм вокруг экрана.

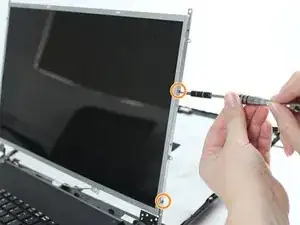

С помощью отвёртки Phillips #0 удалите четыре винта по 4 мм, удерживающие экран.
Перед тем как открутить экран, положите бумагу на клавиатуру, чтобы защитить экран от царапин.
Шаг 7
С экраном на бумаге, отсоедините разъем с нулевым усилием (ZIF), который соединяет экран с видеокабелем внутри передней панели.
Чтобы удалить ZIF, используйте палец, чтобы поднять верхнюю крышку и аккуратно потяните за кабель.
Убедитесь, что вы приподнимаете движущуюся часть, а не гнездо разъема.
Аккуратно извлеките экран из ноутбука.
