Замена ОЗУ Acer Aspire ES1-512-C80E

Разместите устройство вверх ногами на ровной поверхности.

С помощью отвертки Phillips #00 отвинтите все девятнадцать винтов длиной 1,2 мм, которые крепят нижнюю крышку устройства.

С помощью лопатки подденьте по краям, чтобы снять заднюю крышку.

Два шарнира на задней части требуют дополнительного усилия для отщелкивания.

Клавиатура — это серебристая деталь, расположенная отдельно в верхней половине ноутбука.

С помощью отвертки Phillips #00 отвинтите четыре винта длиной 1,2 мм, крепящие клавиатуру.

Используя лопатку, обойдите края и подденьте клавиатуру.

Все черные защелки необходимо отцепить перед снятием клавиатуры.

Отсоедините ленточный кабель от клавиатуры.

Отклейте две полоски ленты, чтобы разделить клавиатуру.

Снимите клавиатуру из-под пластикового покрытия.

Снимите серебристую пластину задней части клавиатуры с нижней основы.

Снимите большую серебристую пластину с клавиатуры.

Нельзя снимать серебристую заднюю панель вместе с прикрепленным проводом с задней стороны клавиатуры.

Клавиатура снята и готова к замене.

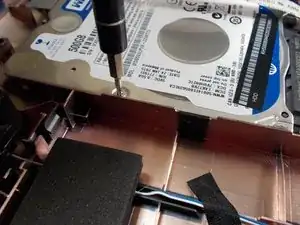

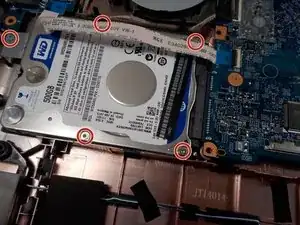

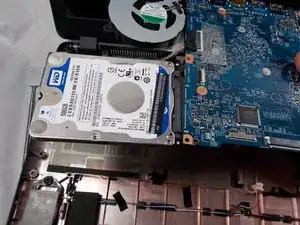

С помощью отвертки Phillips #000 отвинтите пять винтов длиной 1,2 мм, которые удерживают жесткий диск.

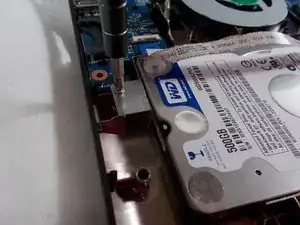

Внимание Только винт с противоположного конца порта жесткого диска необходимо удалить. Затем жесткий диск сдвинется от материнской платы, оставаясь в пластиковом корпусе. После полного выдвижения он легко поднимается отдельно.

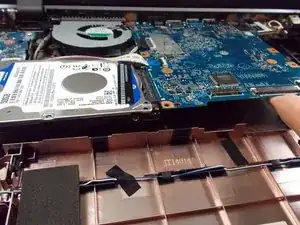

Поднимите жесткий диск, вентилятор, материнскую плату и карту беспроводной сети из устройства.

Эти компоненты все еще соединены проводами. Отсоедините все разъемы, которые могут быть подключены к другим компонентам, чтобы изолировать группу компонентов.

После извлечения четырех компонентов жесткий диск готов к демонтажу.

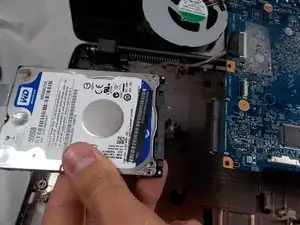

Для снятия жесткого диска отключите его от материнской платы.

Внимание Жесткий диск нельзя поднимать из компьютера, будучи подключенным к материнской плате. Это может повредить разъем на материнской плате. После удаления винта с противоположного конца порта жесткий диск должен сдвинуться от материнской платы и легко подняться.

Переверните материнскую плату.

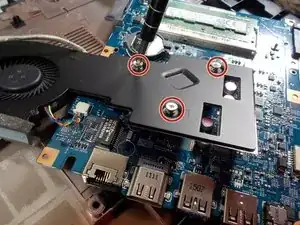

С помощью отвертки Phillips #00 снимите все три винта длиной 1,2 мм, крепящие вентилятор к материнской плате.

Поднимите вентилятор с материнской платы.

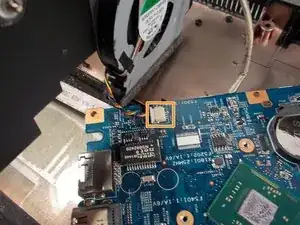

Вентилятор и материнская плата все еще соединены проводами. Отсоедините любые разъемы, которые могут соединять эти компоненты.

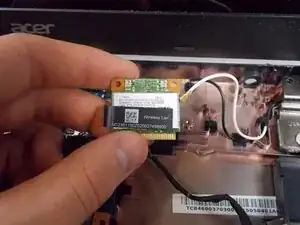

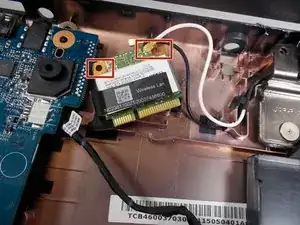

Снимите карту беспроводной сети с материнской платы, отключив соединительные провода.

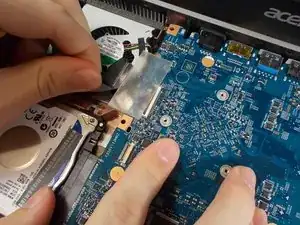

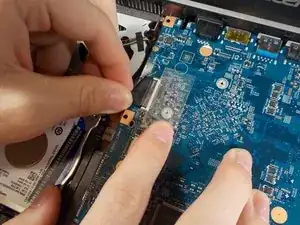

Аккуратно снимите ленту и разъем с материнской платы.

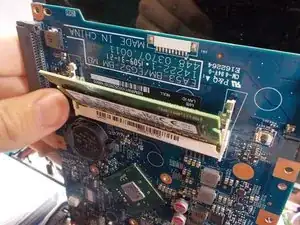

Чтобы извлечь модуль ОЗУ, отведите оба фиксатора наружу — модуль легко поднимется и выйдет.

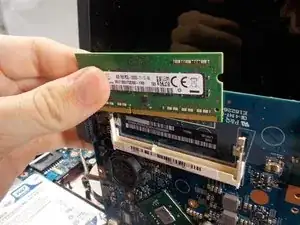

ОЗУ извлечено и готово к замене.
