Замена mSATA твердотельного накопителя (mSATA SSD) на модели Acer Aspire M5-583P-6423
Если требуется заменить mSATA твердотельный накопитель на модели Acer Aspire M5-583P-6423, воспользуйтесь этим руководством.
Твердотельный накопитель (SSD) — это устройство, предназначенное для постоянного хранения данных. Замена накопителя позволяет ускорить загрузку операционной системы, сократить время запуска программ и ускорить сохранение файлов. Также замена накопителя может продлить срок службы устройства, в зависимости от интенсивности записи и сохранения данных.
Перед началом работы по данному руководству выключите устройство и отключите его от сети.
Шаг 1
Выключите ноутбук и закройте его. Отключите кабель питания от ноутбука и положите устройство задней крышкой вниз.
Открутите семнадцать винтов M2.5x8 мм на задней крышке ноутбука с помощью отвёртки Phillips #00.
Шаг 2
Используя инструмент iFixit для вскрытия, подденьте заднюю крышку с каждой стороны.
При снятии задней крышки вы услышите характерный щелчок.

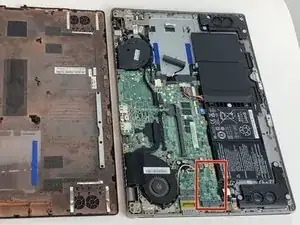

После отделения задней крышки станут видны все внутренние компоненты ноутбука.
Шаг 3
Используя инструмент iFixit для вскрытия, извлеките разноцветный шлейф, потянув его за каждый край разъёма.
Этот шаг можно выполнить пальцами, однако настоятельно рекомендуется использовать инструмент iFixit для извлечения.
Шаг 4

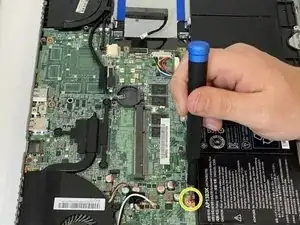

Открутите винт M2.5 x 3 мм, фиксирующий аккумулятор, с помощью отвёртки Phillips #00.
Шаг 5

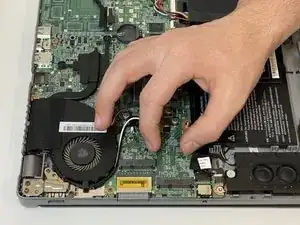

Поднимите аккумулятор за края и слегка потяните его назад к петлям, чтобы извлечь.
Аккумулятор полностью отсоединён от ноутбука и может быть отложен в сторону.
Шаг 6
Выделенная рамкой область показывает место подключения mSATA твердотельного накопителя (mSATA SSD) к материнской плате ноутбука.
Открутите винт M2x3 мм с помощью отвёртки Phillips #00.
Если в ноутбуке уже установлен mSATA SSD, извлеките его, приподняв под углом 45° и потянув наружу.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
