Замена вентилятора Acer Aspire ES1-512-C80E

Разместите устройство перевернутым на ровной поверхности.

Используя отвертку Phillips #00, удалите все девятнадцать винтов 1.2 мм, которые крепят нижнюю крышку устройства.

Подденьте лопаткой по краям, чтобы снять заднюю крышку.

Два шарнира на задней крышке требуют дополнительного усилия для отщелкивания.

Клавиатура — это серебристая часть, расположенная отдельно в верхней половине ноутбука.

Используя отвертку Phillips #00, удалите четыре винта 1.2 мм, крепящие клавиатуру.

С помощью лопатки пройдитесь по краям и подденьте клавиатуру, чтобы снять её.

Все чёрные защёлки необходимо снять прежде, чем можно будет извлечь клавиатуру.

Отключите ленточный кабель от клавиатуры.

Отделите две полоски клейкой ленты, чтобы разделить клавиатуру.

Снимите клавиатуру из-под пластиковой накладки.

Снимите серебристую заднюю пластину клавиатуры с нижней базы.

Снимите большую серебристую пластину с клавиатуры.

Вы не можете снять серебристую подложку с прикреплённым проводом с задней стороны клавиатуры.

Клавиатура снята и готова к замене.

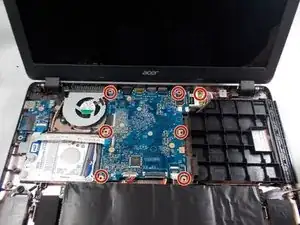

Удалите двенадцать винтов 1.2 мм Phillips #000 с материнской платы, карты беспроводной связи и жёсткого диска.

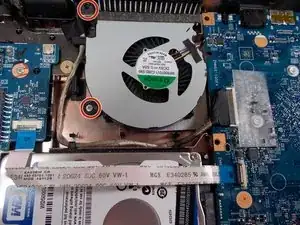

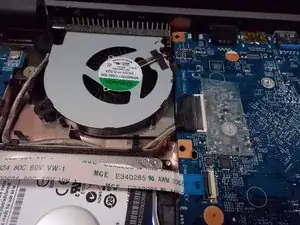

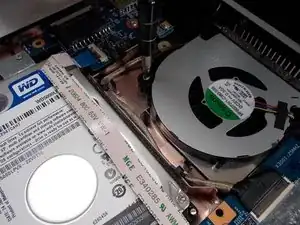

Используя отвертку Phillips #000, снимите оба винта 1.2 мм, которые фиксируют вентилятор.

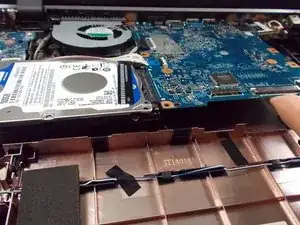

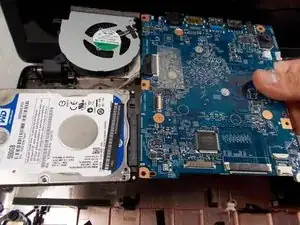

Поднимите вентилятор, жёсткий диск, материнскую плату и карту беспроводной связи из корпуса устройства.

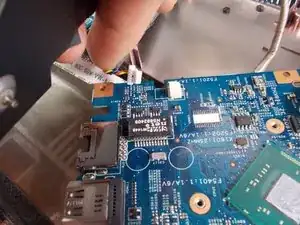

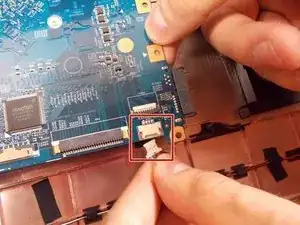

Эти компоненты всё ещё соединены проводами. Отключите все разъёмы, которые могут быть подключены к другим компонентам, чтобы изолировать группу компонентов.

Переверните материнскую плату.

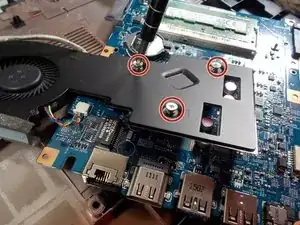

Удалите все три винта 1.2 мм Phillips #00, которые прикрепляют вентилятор к материнской плате.

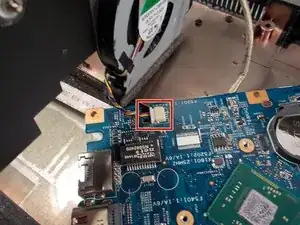

Вентилятор и материнская плата всё ещё соединены проводами. Отсоедините любые разъёмы, которые могут соединять эти компоненты.

Снимите вентилятор с материнской платы.
