Замена материнской платы Acer Aspire ES1-512-C80E

Ноутбуки

Вам может потребоваться заменить материнскую плату на устройстве, если возникают проблемы со скоростью работы Acer Aspire ES1-512-C80E. Для этого вам потребуются крестовые отвертки Phillips размеров #00/#000 и лопатка. Кроме того, потребуется запасная материнская плата. Для доступа к материнской плате необходимо снять заднюю крышку устройства. Процесс замены материнской платы займет примерно 15–25 минут.

Шаг 1

Разместите устройство крышкой вниз на ровной поверхности.

С помощью крестовой отвертки Phillips #00 отвинтите все девятнадцать винтов 1.2 мм, которые закрепляют нижнюю крышку устройства.

Шаг 2

Подденьте лопаткой по краям, чтобы снять заднюю крышку.

Два шарнира на крышке требуют дополнительного усилия для разщёлкивания.

Шаг 3

Клавиатура — серебристая деталь, расположенная отдельно в верхней половине ноутбука.

С помощью крестовой отвертки Phillips #00 отвинтите четыре винта 1.2 мм, удерживающие клавиатуру.

С помощью лопатки пройдитесь по краям и отожмите клавиатуру.

Все чёрные защёлки необходимо снять перед демонтажем клавиатуры.

Шаг 4

Отсоедините ленточный разъём клавиатуры.

Отогните два куска ленты, чтобы отделить клавиатуру.

Снимите клавиатуру из-под пластикового покрытия.

Снимите серебристую заднюю пластину клавиатуры с нижней основы.

Шаг 5

Снимите большую серебристую пластину с клавиатуры.

Вы не можете снять серебристую пластину с прикреплённым проводом с задней стороны клавиатуры.

Шаг 6

Клавиатура снята и готова к замене.

Шаг 7

С помощью крестовой отвертки Phillips #000 отвинтите пять винтов 1.2 мм, которые удерживают жёсткий диск.

Внимание Необходимо удалить только винт на противоположном конце порта жёсткого диска. Затем жёсткий диск сдвинется от материнской платы, оставаясь в пластиковой корзине. После полного выдвижения он легко поднимается отдельно.

Шаг 8

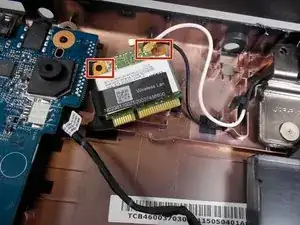

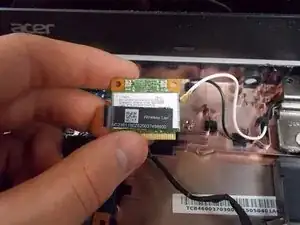

Поднимите жёсткий диск, вентилятор, материнскую плату и модуль беспроводной сети из устройства.

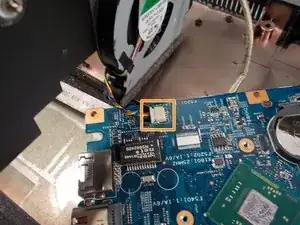

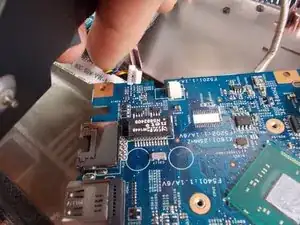

Эти компоненты ещё соединены проводами. Отсоедините все разъёмы, которые могут быть подключены к другим компонентам, чтобы изолировать группу компонентов.

Шаг 9

После извлечения четырёх компонентов жёсткий диск готов к удалению.

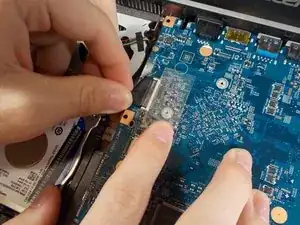

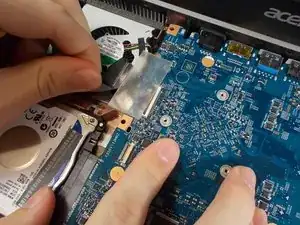

Чтобы снять жёсткий диск, отсоедините его от материнской платы.

Внимание Жёсткий диск нельзя вытаскивать из компьютера, оставаясь подключённым к материнской плате. Это может повредить разъём на материнской плате. После удаления винта на противоположном конце порта жёсткий диск должен сдвинуться от материнской платы и легко выниматься.
