Замена материнской платы Samsung Chromebook 3
В этом руководстве показано, как заменить материнскую плату в Samsung Chromebook 3. На материнской плате также расположены разъём для зарядки, разъём HDMI и порт USB с левой стороны. Все эти разъёмы припаяны к плате, поэтому для их ремонта требуется полная замена материнской платы.
Шаг 1
Положите Chromebook лицевой стороной вниз так, чтобы был открыт нижний корпус.
С помощью отвертки Phillips #00 снимите девять винтов длиной 4,6 мм с задней крышки.
Шаг 2
Используйте монтажный инструмент iFixit, чтобы осторожно поддеть корпус у вентиляционного отверстия со стороны петли Chromebook.
Вы должны услышать щелчок, когда внутренние защёлки отсоединяются внутри корпуса.
Шаг 3
Поднимите корпус и снимите его с устройства.
Шаг 4
Найдите аккумулятор и снимите четыре винта длиной 4,6 мм по углам, крепящих его к корпусу, используя отвертку Phillips #00.
Шаг 5

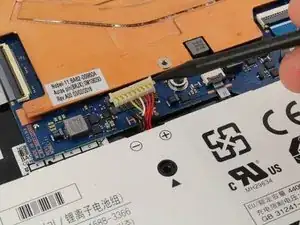

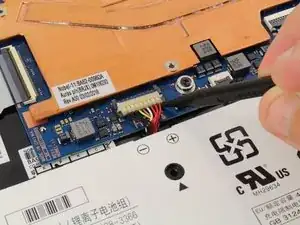

С помощью монтажного инструмента аккуратно подденьте кабель питания вверх от материнской платы.
Шаг 6
Поднимите аккумулятор и извлеките его из корпуса.
Шаг 7

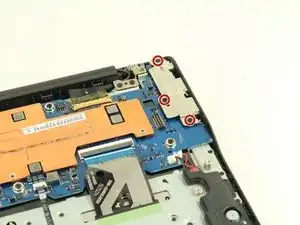

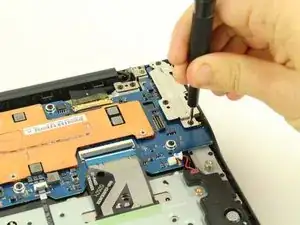

Прежде чем добраться до материнской платы, снимите три винта длиной 4,6 мм с крышки разъёмов с помощью отвертки Phillips #00.
Шаг 8

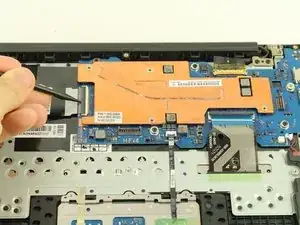

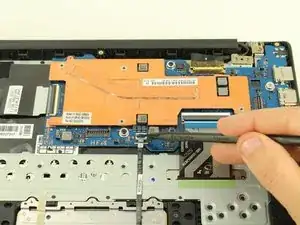

Затем используйте монтажный инструмент, чтобы начать откидывать серые крышки на ZIF-разъёмах.
Шаг 9

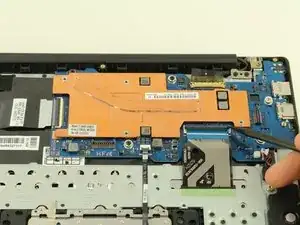

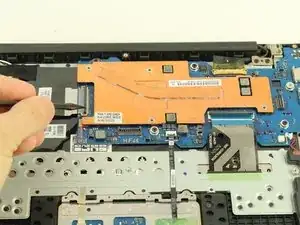

Осталось ещё два ZIF-разъёма!
Шаг 10

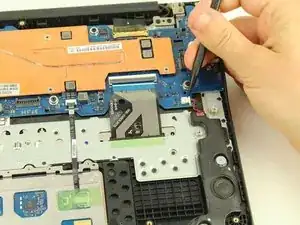

С помощью монтажного инструмента отсоедините кабели, идущие к динамику, поддев их наружу вправо.
Шаг 11

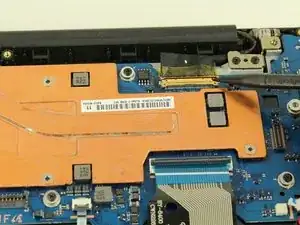

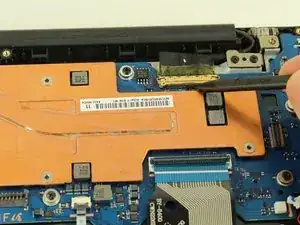

С помощью монтажного инструмента поднимите фиксатор петли, удерживающий золотистый кабель дисплея на месте.

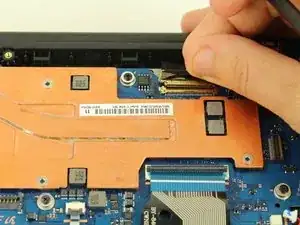

Затем аккуратно извлеките кабель дисплея из разъёма пальцами или монтажным инструментом.
Шаг 12

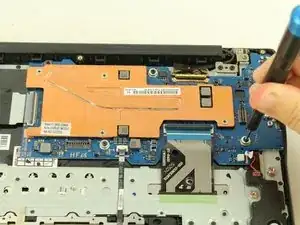

С помощью отвертки Phillips #00 снимите четыре винта длиной 4,6 мм с материнской платы.
Шаг 13

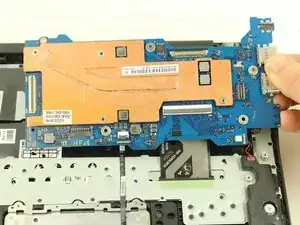

Убедитесь, что все кабели отсоединены, и извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
