Замена дочерней платы Samsung Chromebook 3
В этом руководстве показано, как заменить дочернюю плату в Samsung Chromebook 3. Порт USB и разъем для наушников с правой стороны припаяны к плате, поэтому для устранения неисправного порта требуется полная замена дочерней платы.
Шаг 1
Положите Chromebook экраном вниз так, чтобы была видна нижняя крышка.
Используя отвертку Phillips #00, выкрутите девять винтов 4.6 мм из задней крышки.
Шаг 2
Используйте инструмент iFixit для открытия, чтобы аккуратно приподнять корпус у вентиля с стороны шарнира Chromebook.
Вы должны услышать щелчок, когда соединители разъединяются внутри корпуса.
Шаг 3
Поднимите крышку и снимите её с устройства.
Шаг 4
Найдите аккумулятор и снимите четыре винта 4.6 мм в углах, крепящие его к корпусу, используя отвертку Phillips #00.
Шаг 5
Используйте лопатку, чтобы аккуратно отжать кабель питания вверх от материнской платы.
Шаг 6
Поднимите аккумулятор и извлеките его из корпуса.
Шаг 7

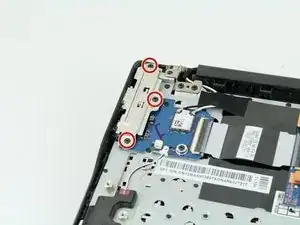

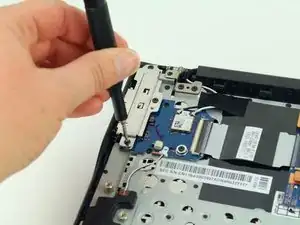

Перед началом снятия дочерней платы необходимо снять корпус порта. Используя отвертку Phillips #00, выкрутите три винта 4.6 мм.
Шаг 8

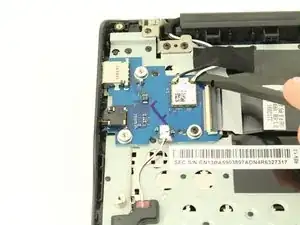

Используйте лопатку, чтобы отстегнуть разъём кабеля от кабеля динамика.
Шаг 9

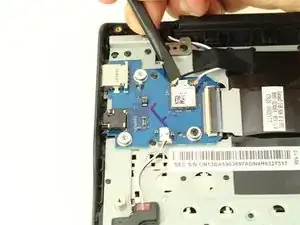

Отожмите небольшие коаксиальные кабели вверх от разъёмов на беспроводном модуле.
Шаг 10

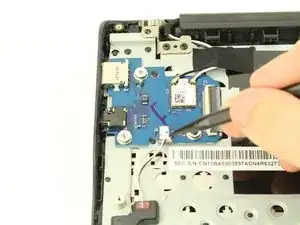

Используя отвертку Phillips #00, выкрутите один винт 4.6 мм, крепящий дочернюю плату.
Шаг 11

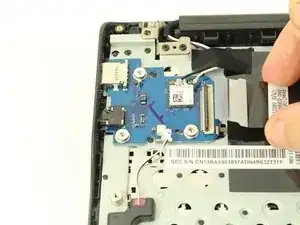

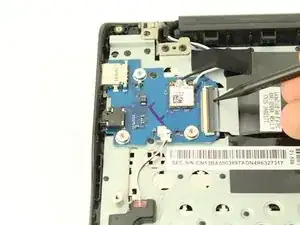

Используйте лопатку, чтобы поднять серую пластиковую пластину на ZIF-разъёме, затем пальцами извлеките ленточный кабель.
Шаг 12

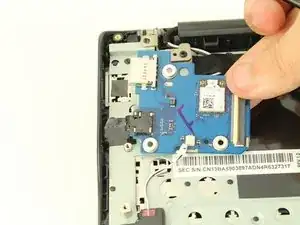

Ослабьте дочернюю плату у порта с помощью лопатки, так как под ней есть клей, и вы готовы снять дочернюю плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
