Замена модуля беспроводной связи Lenovo ThinkPad X1 Extreme
Если у вашего Lenovo ThinkPad X1 Gen 1 Extreme (модель 20MF-000LUS) возникли проблемы с подключением к Wi-Fi или Bluetooth, воспользуйтесь этим руководством, чтобы заменить модуль беспроводной связи.
Перед заменой модуля беспроводной связи ознакомьтесь со страницей устранения неисправностей для Lenovo ThinkPad Gen 1 Extreme, чтобы определить, можно ли решить проблему без покупки и установки нового модуля.
Обязательно отключите компьютер от всех источников питания и полностью выключите его. Также будьте осторожны при извлечении модуля беспроводной связи — любые повреждения могут привести к выходу компьютера из строя.
Шаг 1
Поверните ноутбук дном вверх так, чтобы тачпад был ближе к вам.

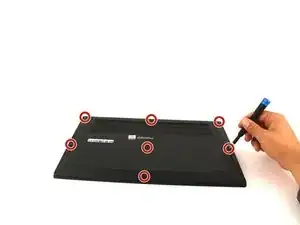

Открутите семь винтов крышки с помощью отвёртки с крестообразным наконечником №00. Винты ослабнут, но останутся прикреплёнными к крышке.

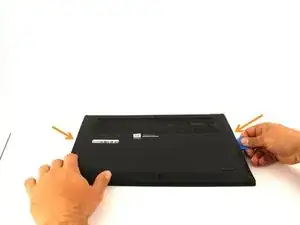

Протяните синюю открывалку вдоль боковой стороны ноутбука и подденьте по одному защёлке с каждой стороны.
Шаг 2

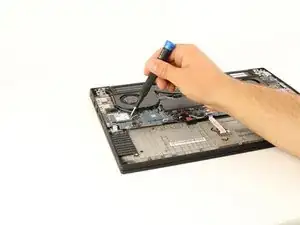

С помощью отвёртки с крестообразным наконечником №00 удалите винт длиной 3 мм, которым модуль беспроводной связи крепится к материнской плате.
Шаг 3

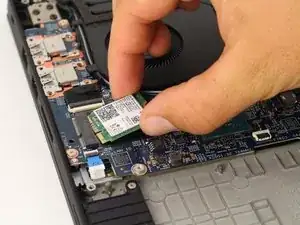

Аккуратно сдвиньте чип вправо, пока модуль беспроводной связи не выскочит.

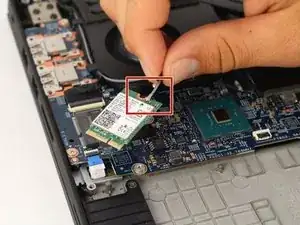

Отсоедините серый и чёрный провода, потянув их прямо вверх, пока они не отсоединятся от модуля беспроводной связи.

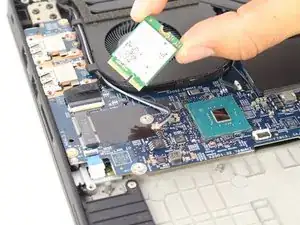

Чип должен быть полностью удалён из компьютера. На этом операция завершена.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
