Замена левого SSD в Lenovo Ideapad Gaming 3 15ACH6
Воспользуйтесь этим руководством, чтобы заменить левый SSD-накопитель в вашем ноутбуке Lenovo IdeaPad Gaming 3 15ACH6.
В комплекте с ноутбуком может не быть распорного винта для установки дополнительного SSD. В этом случае вам необходимо приобрести его отдельно.
Перед выполнением ремонта, если это возможно, сделайте резервную копию данных на вашем текущем SSD. Если вы заменяете SSD, на котором установлена операционная система, изучите использование утилиты клонирования дисков, чтобы быть готовым перенести данные на новый SSD.
Перед началом работы обязательно полностью выключите и отключите ноутбук от сети. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1
Используйте отвёртку с крестообразным наконечником, чтобы вывернуть 10 винтов, крепящих нижнюю крышку:
Шесть винтов длиной 12 мм
Четыре винта длиной 4,5 мм
Шаг 2
Вставьте разделительный инструмент между нижней крышкой и корпусом ноутбука в правом переднем крае.
Шаг 3
Перемещайте инструмент вдоль переднего края, чтобы освободить защёлки, удерживающие нижнюю крышку.
Продолжайте перемещать разделительный инструмент вдоль левого и правого краёв, чтобы освободить оставшиеся защёлки.
Шаг 4
Поднимите нижнюю крышку и снимите её с корпуса.
При сборке рекомендуется включить ноутбук и проверить все функции до установки крышки. Убедитесь, что вы полностью выключили ноутбук, прежде чем продолжить работу.
Шаг 5
Воспользуйтесь острым концом лопатки, чтобы аккуратно отжать обе стороны разъёма батареи и отсоединить его от колодки.
Шаг 6

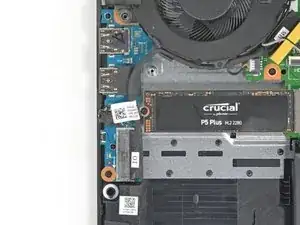

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть винт длиной 2,4 мм, фиксирующий левый SSD.
Шаг 7

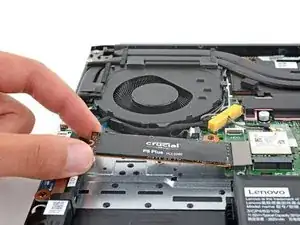

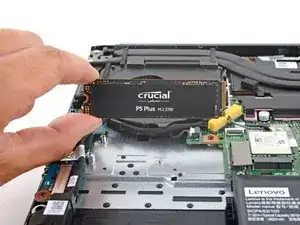

Извлеките SSD из разъёма и снимите его. При извлечении старайтесь держать SSD параллельно материнской плате.
Не извлекайте SSD под большим углом, чтобы не повредить накопитель и разъём.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Передайте электронные отходы в переработку на сертифицированных по стандарту R2 или e-Stewards предприятиях.
Ремонт прошёл не так, как ожидалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество ответов iFixit по вопросам Lenovo IdeaPad.
