Замена модуля беспроводной связи Fujitsu LifeBook N3510

Найдите два защёлкивающих фиксирующих элемента на нижней части компьютера, которые удерживают аккумулятор.

Сожмите защёлки пальцами внутрь, затем поднимите их вверх.

Выньте аккумулятор из корпуса компьютера.

Используйте лопатку, чтобы приподнять заднюю часть крышки петли с левой и правой сторон компьютера.

Положите компьютер на ровную устойчивую поверхность так, чтобы экран был направлен от Вас.

Используйте лопатку, чтобы частично приподнять крышку петли.

Крышка петли имеет ленточный кабель, подключённый к материнской плате. Чтобы избежать повреждений, приподнимайте крышку петли медленно.

Приподнимите крышку петли настолько, чтобы обнажить ленточный кабель.

Отключите ленточный кабель от материнской платы и снимите крышку петли с компьютера.

Клавиатура имеет ленточный кабель, подключённый к материнской плате. Чтобы избежать повреждений, приподнимайте клавиатуру медленно.

Приподнимите клавиатуру настолько, чтобы обнажить ленточный кабель.

Используйте лопатку, чтобы освободить ленточный кабель от материнской платы.

После отсоединения ленточного кабеля аккуратно выньте клавиатуру.

Удалите следующие винты, все отмечены как «3».

Два винта 8,63 мм.

Один винт 7,65 мм.

Один винт 5,74 мм.

Удалите следующий винт, отмеченный как «15».

Один винт 17,81 мм.

Поднимите крышку пальцами и снимите её.

Удалите винты, отмеченные на изображении.

Снимите винты с нижней части петли, как показано на изображении.

Используйте лопатку, чтобы отсоединить и удалить кабели от материнской платы.

Отключите выделенные кабели от модуля беспроводной связи.

Зафиксируйте корпус компьютера, положив руки в показанные позиции. Затем поднимите дисплей от корпуса.

Удалите 4 отмеченных винта.

Удалите винты с нижней части ноутбука, как показано на изображении.

Поднимите крышку подставки для рук с основания ноутбука.

При необходимости используйте лопатку, приподнимайте с передних углов, как показано.

Отличная работа! Вы успешно сняли старую крышку подставки для рук.

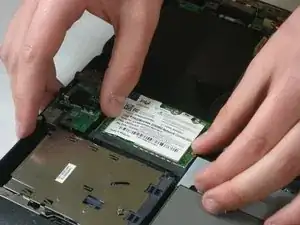

Отожмите фиксирующие защёлки наружу — модуль беспроводной связи выскочит.

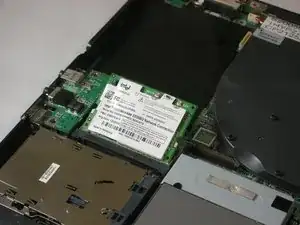

Удалите модуль беспроводной связи.

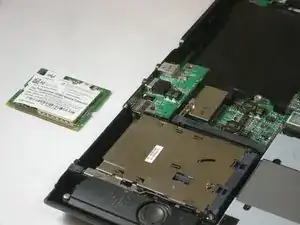

Слева показано изображение удалённого модуля беспроводной связи.
