Замена ЖК-дисплея Toshiba Satellite A105-S4284
Дисплей встроен в крышку ноутбука и подвержен растрескиванию при падениях или приложении давления. Часто это делает ноутбук непригодным для использования. В этом руководстве показано, как отключить и снять крышку с основного корпуса ноутбука, а также отделить ЖК-панель от крышки.
Шаг 1
Переверните ноутбук так, чтобы он стоял в рабочем положении, и откройте его полностью, чтобы экран был горизонтален.
Шаг 2
Используя пластиковый инструмент для вскрытия, подденьте панель над клавиатурой, начиная рядом с правым фронтальным динамиком.
Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть защёлки по всей длине этой панели.
Может показаться, что вы вот‑вот что‑то сломаете, но если двигаться вдоль панели и не дергать её с силой, ноутбук останется целым.
Шаг 3
Выверните два винта 4,5 мм, крепящие клавиатуру, крестообразной отвёрткой Phillips #1.
Шаг 4
Осторожно приподнимите клавиатуру со стороны, ближайшей к экрану.
Вытяните ленточный кабель, соединяющий клавиатуру с ноутбуком.
Шаг 5
Убедитесь, что компьютер выключен и не подключён к сети.
Переверните ноутбук, сдвиньте правую фиксирующую защёлку наружу.
Левой рукой удерживайте левую фиксирующую защёлку влево, затем выньте аккумулятор.
Шаг 6

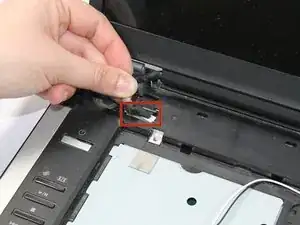

Снимите чёрный и белый провода — они просто отщёлкиваются с контактов.

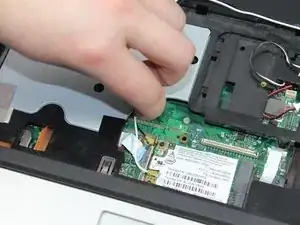

Отсоедините кабель, соединяющий ЖК-панель с материнской платой, на левой стороне ноутбука.
Шаг 7

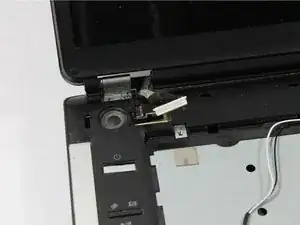

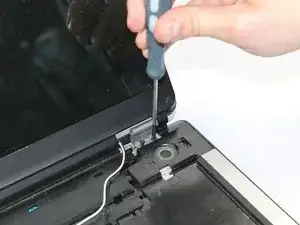

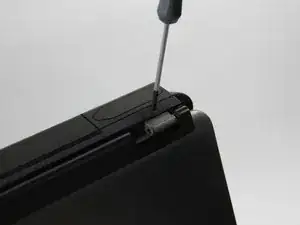

С помощью крестообразной отвёртки выверните по два винта 4,0 мм с каждой петли над динамиками.
Частично закройте крышку и выверните последние два винта 4,0 мм с задней стороны ноутбука.
Шаг 8

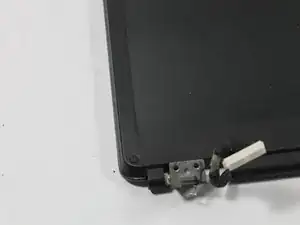

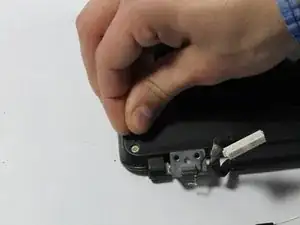

Снимите резиновые круги с четырёх углов.

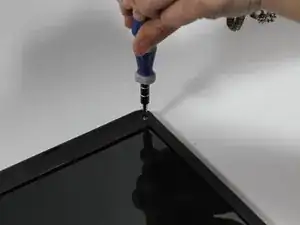

Выверните четыре винта Phillips 4,0 мм.
Шаг 9
С помощью пластиковых медиаторов отделите пластик вокруг экрана.

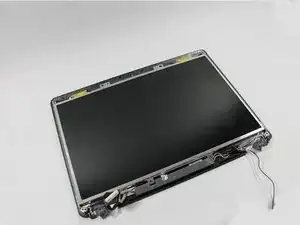

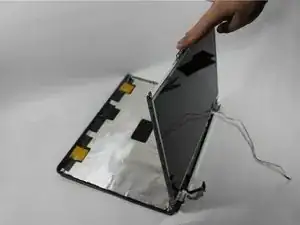

Поднимите сломанную ЖК-панель и выньте её для замены.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
