Замена узла HDMI-USB на Lenovo ThinkPad S431

Ноутбуки

Данное руководство покажет вам шаги для безопасного удаления узла HDMI-USB из Lenovo ThinkPad S431. Узел HDMI-USB используется для передачи аудио и визуальных данных.

Шаг 1

Удалите 8 винтов, которые держат заднюю панель, с помощью отвертки Phillips #000.

Шаг 2

Снимите два винта M2 x 3 мм с потайной головкой и нейлоновым покрытием, которые крепят узел жесткого диска, с помощью отвертки Phillips #0.

Шаг 3

Вытащите узел жесткого диска, держа его обратной стороной вверх.

Шаг 4

Удалите четыре винта M3 x 3 мм с потайной головкой и нейлоновым покрытием по бокам узла жесткого диска с помощью отвертки Phillips #0.

Шаг 5

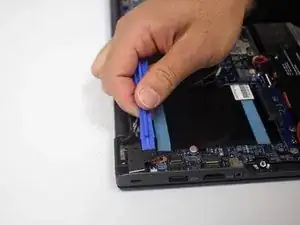

Бережно снимите пластиковую крышку с синими полосками.

Шаг 6

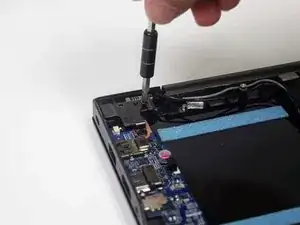

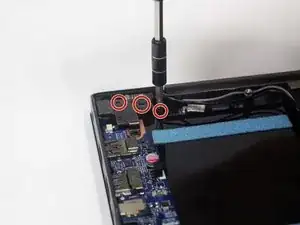

Удалите 3 винта, которые крепят Т-образную крышку, с помощью отвертки Phillips #1. Два из винтов — это M2.5 x 4 с потайной головкой. Один — M2 x 4 мм.

Два аналогичных винта имеют синюю резьбу.

Шаг 7

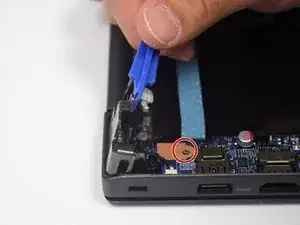

Используйте инструмент для открытия, чтобы поднять Т-образную крышку.

Удалите винт M2 x 3 мм с потайной головкой.

Шаг 8

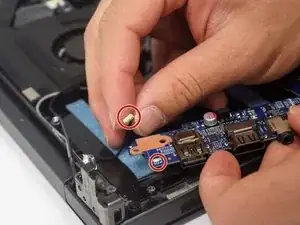

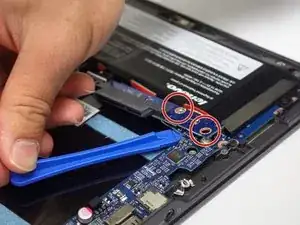

Снимите 2 винта M2 x 3 мм с потайной головкой, которые крепят верхнюю часть чипа узла.

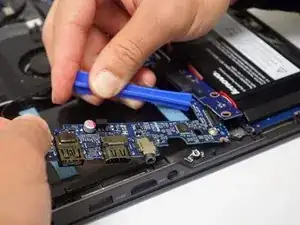

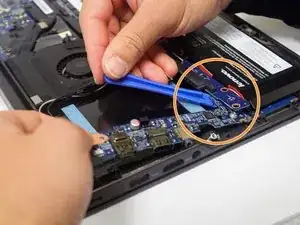

Поднимите чип, чтобы освободить узел HDMI-USB.

Шаг 9

Перевод руководства с ifixit.com
