Замена радиатора HP Pavilion dv6000

Сначала положите ноутбук на ровную поверхность так, чтобы отсек для батареи был сверху.

Снимите батарею, чтобы предотвратить любое электрическое повреждение компонентов.

Удалите следующие винты:

В отсеке для батареи, где ранее находилась батарея, расположены пять (5) крестовых винтов 5,8 мм.

По периметру корпуса находятся пятнадцать (15) крестовых винтов 7,2 мм, которые крепят нижнюю часть корпуса к верхней.

Эти расположения и размеры винтов применимы для номера детали RG274UA#ABA.

Ослабьте два удерживаемых винта на правой стороне крышки жесткого диска. Винты останутся прикрепленными к крышке.

Вытащите жесткий диск, поднимая его вертикально с правой стороны. Обычно есть пластиковая петля для вытягивания. Если это не помогает, аккуратно подденьте его плоской отверткой.

Снимите один винт под жестким диском. Это поможет освободить материнскую плату для последующих шагов.

Снимите винт над крышкой доступа к оперативной памяти, который удерживает CD-привод на месте. Затем сдвиньте привод влево, вытащив его из корпуса. Будьте осторожны, чтобы не оторвать переднюю панель от лотка.

Удалите три (3) винта вдоль края, обнажаемые после снятия CD-привода. Эти винты крепят верхнюю рамку к нижней части корпуса.

После того как вы вынули три (3) винта, переверните ноутбук так, чтобы сторона с клавиатурой была сверху.

Осторожно поднимите решетку динамиков / панель кнопок от верхней части корпуса, потянув за два угла, ближайших к клавиатуре. При неосторожных действиях возможно необратимое повреждение.

Отсоедините центральный кабель от его разъема на панели кнопок. Затем аккуратно освободите фиксаторы трения, удерживающие левый и правый ленточные кабели, отодвинув их от разъемов. Ленточные кабели выйдут из разъемов.

После выполнения шага 4 снова переверните ноутбук, убедившись, что отсек для батареи сверху. Снимите два винта, фиксирующие кожух оперативной памяти к нижней части корпуса.

Поднимите и снимите кожух оперативной памяти; винты останутся удержанными в кожухе.

Удалите черный крестовый винт, отмеченный значком клавиатуры.

После завершения шага 5 переверните компьютер и аккуратно поднимите клавиатуру за верхние углы, сдвигая её вверх и в сторону экрана. Нижние защелки выйдут из-под опорной панели, и клавиатуру можно будет повернуть, чтобы получить доступ к соединительному кабелю.

Отключите ленточный кабель клавиатуры (выделен красным) от его гнезда на материнской плате.

Удалите четыре крестовых винта 5,8 мм, которые крепят верхнюю крышку к нижней части корпуса.

С помощью пинцета отсоедините обе антенны от их разъемов на беспроводной карте. Это защелкивающиеся разъемы — просто потяните их прямо вверх, чтобы отсоединить от контактов на карте.

Будьте осторожны: тяните за контакты, а не за провода. Контактные обжимы хрупкие.

Снимите два (2) крестовых винта 3,7 мм, которые крепят беспроводную карту к материнской плате.

После удаления винтов беспроводная карта должна приподняться со своего верхнего края.

Возьмите беспроводную карту и вытащите её прямо из разъема на материнской плате.

Для продолжения необходимо снять ЖК-дисплей. Начните с отключения отмеченного кабеля от его гнезда и отсоединения кабелей от их зажимов в опорной панели для рук.

Протяните два кабеля антенн Wi‑Fi через отверстия в материнской плате.

Удалите винты, удерживающие каждую крышку петли ЖК — по одному винту для каждой крышки.

Осторожно подденьте каждую крышку петли и снимите её.

Снимите видеокабель, захватив ленточный кабель и поднимите его вверх.

Далее удалите 2 винта, которые крепят крепления петель ЖК к нижней раме (обозначены синим). Держите ЖК одной рукой и отворачивайте винты другой. Не оставляйте экран без поддержки — он может выгнуться или резко упасть и повредиться.

Поднимите ЖК и его три жгута кабелей и отложите в сторону.

С помощью пинцета (или головки на 3/16 дюйма) выкрутите два шестигранных винта 5 мм, закреплённых на плате логики.

Вам потребуется снять планку под шарниром ЖК-дисплея, чтобы окончательно извлечь верхнюю подставку для ладоней.

Удалите винт в верхнем правом углу. Затем аккуратно подденьте планку и снимите её.

Отсоедините последние кабельные соединения от разъёмов на материнской плате. Отверните верхний левый винт, затем осторожно поднимите подставку для ладоней к себе, начиная с задней части к передней (оранжевым).

Удалите два (2) ф Phillips винта 3,8 мм, крепящие левый край платы расширения к материнской плате.

Если присутствует, извлеките пластиковую «заглушку» из разъёма расширения.

Удалите два ф Phillips винта 3,8 мм, крепящие правый край платы расширения к материнской плате.

Поднимите и извлеките плату расширения из нижнего корпуса.

Удалите последний винт, удерживающий материнскую плату на месте. Затем аккуратно поднимите материнскую плату вертикально вверх.

Снимите два отмеченных кабеля. Они будут тугими. Не тяните за провода. Осторожно покачивайте только коннекторы.

Снимите последний кабель данных у передней части системной платы. Материнская плата будет свободна. Поднимите её вверх и влево, чтобы извлечь из основания.

Осторожно выгните левый край нижнего корпуса наружу, чтобы убедиться, что входные порты (USB, последовательный и т.п.) на материнской плате свободны.

Поднимите и извлеките материнскую плату из нижнего корпуса.

Осторожно установите материнскую плату на непроводящую и ровную поверхность.

Материнская плата чувствительна к статическому электричеству — при передаче статического заряда возможны необратимые повреждения.

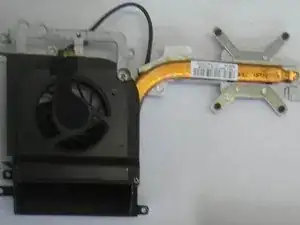

Чтобы снять радиатор, удалите отмеченные винты и отсоедините кабель питания вентилятора. Очистите процессор/радиатор и нанесите новый теплопроводящий состав.

Для сборки повторите эти шаги в обратном порядке.

Удалите пять ф Phillips винтов 5,6 мм, крепящих узел вентилятора/радиатора к материнской плате.

Поднимите и извлеките вентилятор вертикально вверх от материнской платы.

Удалите следующие винты, крепящие вентилятор к корпусу вентилятора:

Три ф Phillips винта 3,6 мм, расположенные на верхней стороне.

Один ф Phillips винт 3,6 мм, расположенный на боковой стороне корпуса вентилятора (выделен на втором изображении)

Поднимите и извлеките вентилятор из корпуса вентилятора.

Также очистите радиатор, чтобы после перепайки он служил более двух месяцев.

Снимите радиатор с корпуса вентилятора.

Радиатор остается.
