Замена беспроводного LAN на HP Pavilion dv6-6c51ca

Убедитесь, что компьютер выключен, а адаптер питания отключен от компьютера. Рекомендуется также извлечь батарею и любые другие источники питания перед работой с внутренними частями компьютера.

УБИРАНИЕ БАТАРЕИ: Переверните ноутбук, направив сторону с батареей вверх.

Переместите защелку для освобождения батареи, чтобы извлечь батарею.

Поднимите передний край батареи вверх и назад.

Уберите батарею.

УСТАНОВКА БАТАРЕИ: Совместите зажимы на заднем крае батареи с выемками на заднем крае отсека для батареи.

Надавите передним краем батареи вниз в отсек для батареи, пока она не зафиксируется на месте. (Защелка для освобождения батареи автоматически зафиксируется.)

Номер детали батареи: 593554-001

Примечание: В качестве меры безопасности крышка для обслуживания не может быть снята без предварительного снятия батареи.

Переместите защелку для освобождения крышки обслуживания, чтобы освободить крышку.

Поднимите задний край крышки обслуживания вверх и вперед, пока она не окажется под углом, стараясь не сломать маленькие пластиковые зажимы, которые удерживают крышку на месте. (Можно использовать пластиковую лопатку для освобождения зажимов)

Снимите крышку обслуживания.

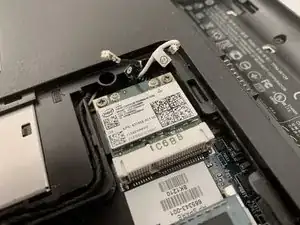

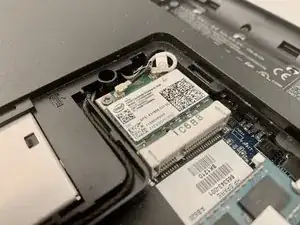

Кабель антенны WLAN #1/черный подключен к главному разъему модуля WLAN. Кабель антенны WLAN #2/серый подключен к AUX разъему модуля WLAN.

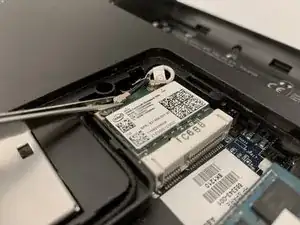

С помощью пинцета аккуратно отключите кабели антенны WLAN от разъемов на модуле WLAN.

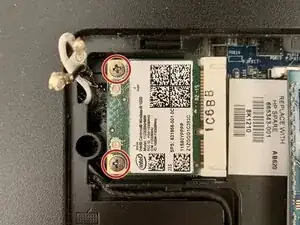

Удалите два винта PM2.0×4.0 с крестовой головкой, которые крепят модуль WLAN к системной плате. (Модуль WLAN наклоняется вверх.)

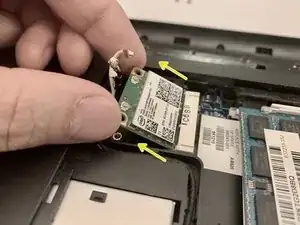

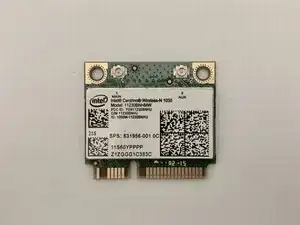

Извлеките модуль WLAN, потянув его от слота под углом.
