Замена вентилятора HP Pavilion dv6000

Установите ноутбук на ровную поверхность, ориентируя сторону с батареей вверх.

Извлеките батарею, чтобы предотвратить возможное повреждение компонентов электрическим током.

Открутите следующие винты:

Пять (5) винтов Phillips длиной 5,8 мм расположены в отсеке батареи, там, где ранее находилась батарея.

Пятнадцать (15) винтов Phillips длиной 7,2 мм крепят нижний корпус к верхнему корпусу ноутбука.

Данные расположение и размеры винтов относятся к номеру детали RG274UA#ABA.

Ослабьте два фиксированных винта на правой стороне крышки жёсткого диска. Винты останутся прикреплёнными к крышке.

Извлеките жёсткий диск, поднимая его вертикально вверх справа. Обычно имеется пластиковая перемычка для съёма. Если это не помогает, аккуратно подденьте диск плоской отвёрткой.

Открутите один винт, находящийся под жёстким диском. Это поможет снять материнскую плату на последующих шагах.

Открутите винт над крышкой доступа к оперативной памяти, который фиксирует CD-привод. Затем сдвиньте привод влево, чтобы извлечь его из корпуса. Будьте осторожны, чтобы не оторвать переднюю панель лотка.

После извлечения CD-привода станут видны три (3) винта вдоль края корпуса. Они крепят верхнюю рамку к нижней части каркаса.

После откручивания трёх (3) винтов переверните ноутбук так, чтобы клавиатура была сверху.

Осторожно поднимите решётку динамиков/панель кнопок, приподнимая два угла, расположенные ближе всего к клавиатуре. При неосторожном обращении возможны необратимые повреждения.

Отключите центральный кабель от разъёма на панели кнопок. Затем аккуратно отожмите фиксаторы, удерживающие левый и правый шлейфы, отталкивая их от разъёмов. Шлейфы выйдут из разъёмов.

После завершения шага 4 снова переверните ноутбук, развернув его стороной с батареей вверх. Открутите два винта, крепящих защиту оперативной памяти к нижнему корпусу.

Поднимите и снимите защиту оперативной памяти с нижнего корпуса; винты останутся внутри защиты.

Открутите чёрный винт Phillips, помеченный значком клавиатуры.

После выполнения шага 5 переверните ноутбук и аккуратно приподнимите клавиатуру за верхние углы, сдвигая её вверх и в сторону экрана. Нижние фиксаторы выйдут из-под подставки для запястий, после чего клавиатуру можно перевернуть, чтобы открыть шлейф-кабель.

Отключите шлейф клавиатуры (выделен красным цветом) от разъёма на материнской плате.

Открутите четыре винта Phillips длиной 5,8 мм, крепящих верхнюю крышку к нижнему корпусу.

С помощью пинцета отключите обе антенны от разъёмов на плате беспроводной связи. Разъёмы при защёлкивании фиксируются, поэтому просто потяните их прямо вверх, чтобы снять с контактных штырей платы.

Будьте осторожны: тяните за контактные наконечники, а не за провода. Места обжима наконечников на проводах очень хрупкие.

Открутите два (2) винта Phillips длиной 3,7 мм, крепящих плату беспроводной связи к материнской плате.

После откручивания винтов плата беспроводной связи должна приподняться за верхний край.

Удерживая плату, вытяните её прямо из разъёма на материнской плате.

Для продолжения необходимо снять ЖК-дисплей. Начните с отключения отмеченного кабеля от разъёма и извлечения кабелей из фиксаторов в подставке для запястий.

Переправьте два кабеля Wi-Fi-антенн через материнскую плату.

Открутите винты, удерживающие каждую крышку шарнира ЖК-дисплея. На каждую крышку приходится по одному винту.

Аккуратно подденьте каждую крышку, чтобы снять её с шарнира.

Извлеките видеошлейф, ухватившись за его конец и подняв вверх.

Затем открутите два винта (помечены синим цветом), крепящих кронштейны шарниров ЖК-дисплея к нижнему каркасу. Удерживайте ЖК-дисплей одной рукой и одновременно выкручивайте винты другой. Не оставляйте экран без поддержки, чтобы избежать его деформации, резкого падения и повреждения.

Поднимите экран вместе с тремя пучками кабелей и отложите в сторону.

С помощью пинцета (или шестигранного ключа 3/16) открутите два шестигранных винта длиной 5 мм, закреплённых на логической плате.

Чтобы окончательно освободить верхнюю часть передней панели, необходимо снять обрамление под шарниром ЖК-дисплея.

Выкрутите винт, расположенный в верхнем правом углу. Затем аккуратно подденьте и снимите обрамление.

Отключите последние кабельные соединения от разъёмов на материнской плате. Открутите винт в верхнем левом углу, затем аккуратно приподнимите переднюю панель на себя, начиная с задней части (обозначено оранжевым).

Выкрутите два (2) винта Phillips длиной 3,8 мм, крепящих левый край платы расширительных портов к материнской плате.

Если имеется, извлеките пластиковую заглушку («фейковую карту») из разъёма расширения.

Выкрутите два винта Phillips длиной 3,8 мм, крепящих правый край платы расширительных портов к материнской плате.

Приподнимите и извлеките плату расширительных портов из нижнего корпуса.

Выкрутите последний винт, удерживающий материнскую плату. Затем аккуратно поднимите материнскую плату вертикально вверх.

Отключите два отмеченных кабеля. Соединения могут быть плотными. Не тяните за провода. Аккуратно раскачивайте только разъёмы.

Отключите последний кабель данных, расположенный в передней части системной платы. Материнская плата будет свободна. Приподнимите её и потяните влево, чтобы извлечь из основания.

Аккуратно отогните левый край нижнего корпуса наружу, чтобы убедиться, что входные порты (USB, последовательный и т.п.) материнской платы освободились.

Приподнимите и извлеките материнскую плату из нижнего корпуса.

Осторожно положите материнскую плату на непроводящую и ровную поверхность.

Материнская плата чувствительна к статическому электричеству, и при попадании на неё статического разряда может произойти необратимое повреждение.

Чтобы снять радиатор, выкрутите отмеченные винты и отключите кабель питания вентилятора. Очистите процессор и радиатор и нанесите новый термопасту.

Для сборки повторите эти шаги в обратном порядке.

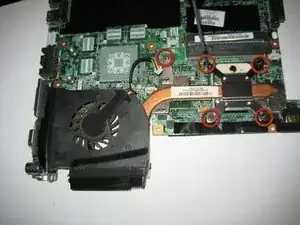

Выкрутите пять винтов Phillips длиной 5,6 мм, крепящих сборку вентилятора и радиатора к материнской плате.

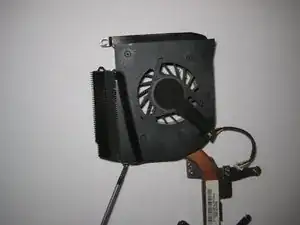

Поднимите и снимите вентилятор строго вверх с материнской платы.

Выкрутите следующие винты, крепящие вентилятор к сборке вентилятора:

Три винта Phillips длиной 3,6 мм, расположенные на верхней стороне.

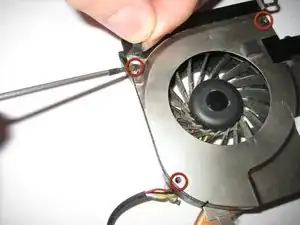

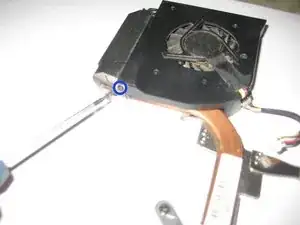

Один винт Phillips длиной 3,6 мм, расположенный на боковой стороне сборки вентилятора (выделен на втором изображении).

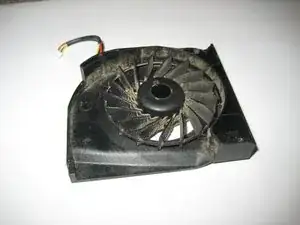

Приподнимите и извлеките вентилятор из сборки вентилятора.

Также очистите радиатор, чтобы при повторном нанесении пасты он прослужил больше двух месяцев, если вы это сделаете.
