Замена беспроводной карты Asus V6800V
Используйте это руководство для замены Wi‑Fi карты в вашем ноутбуке Asus V6800V.
Wi‑Fi карта — это модуль, который может принимать и передавать данные по Wi‑Fi. Она используется для подключения к интернету, беспроводному маршрутизатору или умному устройству. В зависимости от типа и совместимости она может устанавливаться внутренне или внешне в ПК.
Перед использованием руководства попробуйте подключиться к сети на другой частоте. Многие потребительские Wi‑Fi роутеры вещают на двух разных частотных диапазонах: 2,4 ГГц и 5 ГГц. В списке доступных сетей они будут отображаться как отдельные сети. Если в списке доступных сетей присутствуют и 2,4 ГГц, и 5 ГГц сети, попробуйте подключиться к другой сети. Также попробуйте запустить средство устранения неполадок сети.
Если Wi‑Fi в ноутбуке по‑прежнему не подключается, его необходимо заменить. Перед началом работы снимите зарядное устройство и батарею с компьютера. Для снятия батареи следуйте этому руководству.
Шаг 1
Переверните компьютер вверх дном.
Большими пальцами сдвиньте оба фиксатора в стороны друг от друга (к краям корпуса).
Вытолкните батарею пальцами.
Фактическая батарея на фото не показана.
Шаг 2

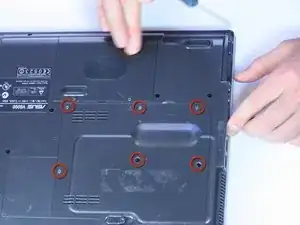

Удалите шесть винтов, выделенных на изображении.
После снятия винтов подденьте панель лопаткой.

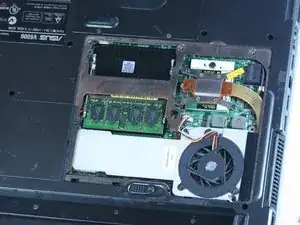

Должно выглядеть так.
Шаг 3

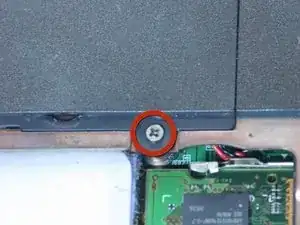

После снятия этой панели найдите винт справа, как показано на выделении.
Удалите этот винт.

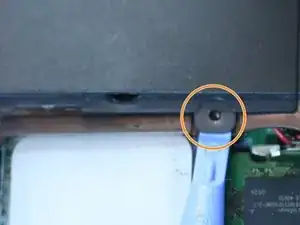

Подденьте боковую панель маленьким инструментом для поддевания, как показано.
Эта панель должна отскочить, и беспроводная карта станет легко видна.
Шаг 4
Поместите маленький инструмент под золотой разъем и аккуратно надавите прямо вверх, пока он не отщёлкнется.
Повторите для второго разъёма.
Отложите золотые разъёмы в сторону.
Шаг 5

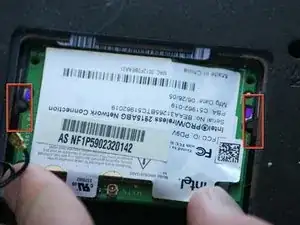

Найдите защёлки, удерживающие беспроводную карту на месте. Они выделены на изображении.

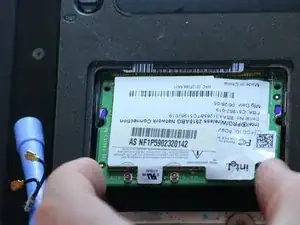

Поместите по одному пальцу на каждую защёлку и сдвиньте их в сторону от карты, как показано.

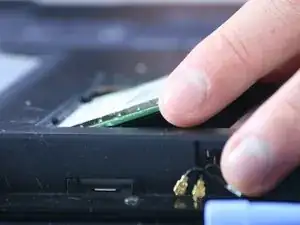

Беспроводная карта должна приподняться, как показано. Поднимите её выше пальцами для удобства извлечения.
Шаг 6

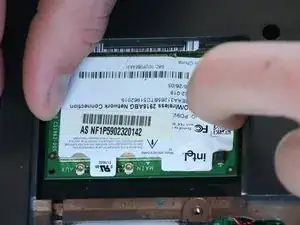

Чтобы вынуть беспроводную карту, тяните её прямо наружу.
Она должна выйти при небольшом усилии.
Так она будет выглядеть после извлечения.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
